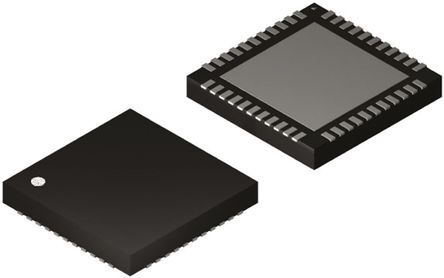

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

Проверка качества компонентов

Лаборатория тестирования электронных компонентов

500 м² CMA-аккредитованная лаборатория

15+ лет опыта в контроле качества

Защита от подделок по стандартам CMA

Лаборатория тестирования электронных компонентов

500 м² CMA-аккредитованная лаборатория

15+ лет опыта в контроле качества

Защита от подделок по стандартам CMA

Лаборатория тестирования электронных компонентов

500 м² CMA-аккредитованная лаборатория

15+ лет опыта в контроле качества

Защита от подделок по стандартам CMA

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Глобальные поставки с
локальной надёжностью

Chipcity принимает
участие в выставке
EXPO ELECTRONICA 2027

13 – 15 АПРЕЛЯ 2027

Москва

STM8S105S6T6C

ST Microelectronics

MCU 8Bit STM8 CISC 32KB Flash 3.3V/5V 44Pin LQFP Tray

Наличие: 28,449 шт. Гарантия оригинала

Адрес доставки: Москва

Цена: ₽ 149.47

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC3094352

Категория продукта:

Микроконтроллер

Упаковка: LQFP-44

Дата доставки: 7 дней

Оплата:

Обновлено 26.06.2026, 07:48:07(GMT+3)

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

STM8S105S6T6C характеристики

Атрибут	Значение атрибута
Номенклатура	STM8S105S6T6C
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC3094352
Жизненный Цикл Продукта	Active
Категория продукта	Микроконтроллер
Даташит
Стиль Монтажа	Surface Mount
Количество Выводов	44 Pin
Корпус/Пакет	LQFP-44
Частота	16 MHz
Напряжение Питания (DC)	2.95V (min)
Тактовая Частота	16.0 MHz
Размер ОЗУ	2 KB
Количество Битов	8 Bit
Размер Флэш-памяти	32 KB
Количество АЦП	1 ADC
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	443 mW
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2.95 V
Длина	10 mm
Ширина	10 mm
Высота	1.4 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

Аналоги товара

STM8S105S6T6C описание продукта

Description
The STM8S103/105 access line 8-bit microcontrollers offer from 8 Kbytes up to 32 Kbytes of program memory.
All devices of the STM8S103/105 access line provide the following benefits:
● Reduced system cost
– High system integration level with internal clock oscillators, watchdog and brown out reset
● Performance and robustness
– 16 MHz CPU clock frequency
– Robust I/O, independent watchdogs with separate clock source
– Clock security system
● Short development cycles
– Applications scalability across a common family product architecture with compatible pinout, memory map and and modular peripherals.
– Full documentation and a wide choice of development tools
● Product longevity
– Advanced core and peripherals made in a state-of-the art technology
– A family of products for applications with 3.0 V to 5.5 V operating supply
Features
Core
■ Max fCPU: up to 16 MHz
■ Advanced STM8 core with Harvard architecture and 3-stage pipeline
■ Extended instruction set
Memories
■ Program memory: Up to 32 Kbytes Flash; data retention 20 years at 85°C after 1 kcycles
■ RAM: Up to 2 Kbytes
Clock, reset and supply management
■ 3.0 to 5.5 V operating voltage
■ Flexible clock control, 4 master clock sources:
– Low power crystal resonator oscillator
– External clock input
– Internal 16 MHz RC
– Internal low power 128 kHz RC
■ Clock security system with clock monitor
■ Power management:
– Low power modes (Wait, Active-halt, Halt)
– Switch-off peripheral clocks individually
■ Permanently active, low consumption power on and power-down reset
Interrupt management
■ Nested interrupt controller with 32 interrupts
■ Up to 37 external interrupts on 6 vectors
Timers
■ 2x 16-bit general purpose timers, with 2+3 CAPCOM channels (IC, OC or PWM)
■ Advanced control timer: 16-bit, 4 CAPCOM channels, 3 complementary outputs, dead-time insertion and flexible synchronization
■ 8-bit basic timer with 8-bit prescaler
■ Auto wake-up timer
■ 2 watchdog timers: Window watchdog and independent watchdog
Communications interfaces
■ USART or LINUART with clock output for synchronous operation, smartcard mode, IrDA mode, LIN master mode
■ SPI synchronous serial interface up to 8 Mbit/s
■ I2C interface up to 400 Kbit/s
Analog to digital converter (ADC)
■ 10-bit, ±1 LSB ADC with up to 10 multiplexed channels, scan mode and analog watchdog
I/Os
■ Up to 38 I/Os on a 48-pin package including 9 high sink outputs
■ Highly robust I/O design, immune against current injection
