STM8S005C6T6 Купить - ST Microelectronics Микроконтроллер

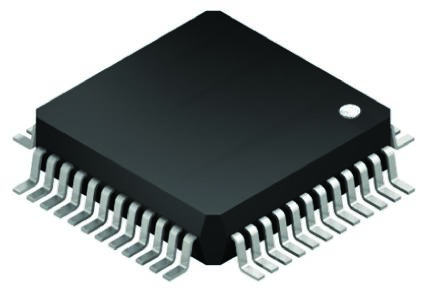

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

STM8S005C6T6

ST Microelectronics

MCU 8Bit STM8 CISC 32KB Flash 3.3V/5V 48Pin LQFP Tray

Наличие: 3,196 шт.

Адрес доставки: Москва

Цена: ₽ 69.90

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC1866475

Категория продукта:

Микроконтроллер

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

STM8S005C6T6 характеристики

Атрибут	Значение атрибута
Номенклатура	STM8S005C6T6
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC1866475
Категория продукта	Микроконтроллер
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	48 Pin
Корпус/Пакет	LQFP-48
Частота	16 MHz
Напряжение Питания (DC)	2.95V (min)
Количество Стежков	48 Position
Тактовая Частота	16.0 MHz
Размер ОЗУ	2 KB
Количество Битов	8 Bit
Рассеяние Мощности	443 mW
Размер Флэш-памяти	32 KB
Количество АЦП	1 ADC
Количество входов и выходов	38 Input IO
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	443 mW
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2.95 V
Длина	7.2 mm
Ширина	7.2 mm
Высота	1.45 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/06/16
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

STM8S005C6T6 описание продукта

The STM8S005C6/K6 value line 8-bit microcontrollers offer 32 Kbytes Flash program memory, plus 128 bytes of data EEPROM. They are referred to as medium-density devices in the STM8S microcontroller family reference manual (RM0016).
All devices of STM8S005C6/K6 value line provide the following benefits: performance, robustness, reduced system cost and short development cycles.
Device performance and robustness are ensured by true data EEPROM supporting up to 100000 write/erase cycles, advanced core and peripherals made in a state-of-the-art technology at 16 MHz clock frequency, robust I/Os, independent watchdogs with separate clock source, and a clock security system.
The system cost is reduced thanks to a high system integration level with internal clock oscillators, watchdog, and brown-out reset.
The common family product architecture with compatible pinout, memory map and modular peripherals allow application scalability and reduced development cycles.
All products operate from a 2.95 V to 5.5 V supply voltage.
Full documentation is offered as well as a wide choice of development tools.
**Key Features**
Core
Max fCPU : 16 MHz
Advanced STM8 core with Harvard architecture and 3-stage pipeline
Extended instruction set
Memories
Medium-density Flash/EEPROM
Program memory: 32 Kbytes of Flash memory; data retention 20 years at 55 °C after 100 cycles
Data memory: 128 bytes true data EEPROM; endurance up to 100 k write/erase cycles
RAM: 2 Kbytes
Clock, reset and supply management
2.95 V to 5.5 operating voltage
Flexible clock control, 4 master clock sources
Low-power crystal resonator oscillator
External clock input
Internal, user-trimmable 16 MHz RC
Internal low-power 128 kHz RC
Clock security system with clock monitor
Power management
Low-power modes (wait, active-halt, halt)
Switch-off peripheral clocks individually
Permanently active, low-consumption power-on and power-down reset
Interrupt management
Nested interrupt controller with 32 interrupts
Up to 37 external interrupts on 6 vectors
Timers
2x 16-bit general purpose timers, with 2+3 CAPCOM channels (IC, OC or PWM)
Advanced control timer: 16-bit, 4 CAPCOM channels, 3 complementary outputs, dead-time insertion and flexible synchronization
8-bit basic timer with 8-bit prescaler
Auto wakeup timer
Window and independent watchdog timers
Communications interfaces
UART with clock output for synchronous operation, SmartCard, IrDA, LIN
SPI interface up to 8 Mbit/s
I2 C interface up to 400 Kbit/s
Analog to digital converter (ADC)
10-bit ADC, ± 1 LSB ADC with up to 10 multiplexed channels, scan mode and analog watchdog
I/Os
Up to 38 I/Os on a 48-pin package including 16 high-sink outputs
Highly robust I/O design, immune against current injection
Development support
Embedded single-wire interface module (SWIM) for fast on-chip programming and non-intrusive debugging

Показывать

STM8S005C6T6 Даташит PDF

97 страницы, 1321 КБ

03/26/2015
