MJF18004G Купить - ON Semiconductor Двухполюсный плоскостной транзистор

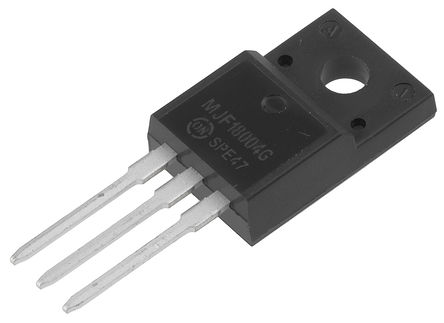

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

MJF18004G

ON Semiconductor

TO-220FP NPN 450V 5A

Наличие: 104 шт.

Адрес доставки: Москва

Цена: ₽ 149.72

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC10705908

Категория продукта:

Двухполюсный плоскостной транзистор

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

MJF18004G характеристики

Атрибут	Значение атрибута
Номенклатура	MJF18004G
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC10705908
Категория продукта	Двухполюсный плоскостной транзистор
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	TO-220-3
Частота	13 MHz
Номинальное Напряжение (DC)	450 V
Номинальный Ток	5.00 A
Количество Стежков	3 Position
Полярность	NPN
Рассеяние Мощности	280 mW
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	13 MHz
Напряжение Изоляции	2.00 kV
Пробивное Напряжение (Коллектор-Эмиттер)	450 V
Непрерывный ток коллектора	5A
hFE Min	14 @300mA, 5V
Максимальная входная мощность	35 W
Усиление постоянного тока (hFE)	32
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-65 ℃
Длина	10.63 mm
Ширина	4.9 mm
Высота	9.24 mm
Рабочая Температура	-65℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

MJF18004G описание продукта

POWER TRANSISTOR 5.0 AMPERES 1000 VOLTS 35 and 75 WATTS
For Switching Power Supply Applications
The MJE/MJF18004G have an applications specific state−of−the−art die designed for use in 220 V line−operated SWITCHMODE Power supplies and electronic light ballasts.
Features
•Improved Efficiency Due to Low Base Drive Requirements:
♦High and Flat DC Current Gain hFE
♦Fast Switching
♦No Coil Required in Base Circuit for Turn−Off (No Current Tail)
•Full Characterization at 125C
•ON Semiconductor Six Sigma Philosophy Provides Tight and Reproducible Parametric Distributions
•Two Package Choices: Standard TO−220 or Isolated TO−220
•These Devices are Pb−Free and are RoHS Compliant
