STGP7NC60HD Купить - ST Microelectronics Транзистор IGBT

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

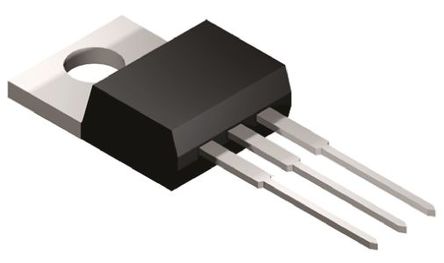

STGP7NC60HD

ST Microelectronics

Trans IGBT Chip N-CH 600V 25A 80000mW 3Pin(3+Tab) TO-220 Tube

Наличие: 83 шт.

Адрес доставки: Москва

Цена: ₽ 78.39

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC8695292

Категория продукта:

Транзистор IGBT

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

STGP7NC60HD характеристики

Атрибут	Значение атрибута
Номенклатура	STGP7NC60HD
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC8695292
Категория продукта	Транзистор IGBT
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	TO-220-3
Номинальное Напряжение (DC)	600 V
Номинальный Ток	14.0 A
Количество Стежков	3 Position
Полярность	N-Channel
Рассеяние Мощности	80 W
Напряжение Сток-исток (Vds)	600 V
Непрерывный Ток Стока (Ids)	14.0 A
Время Нарастания	7 ns
Пробивное Напряжение (Коллектор-Эмиттер)	600 V
Обратное время восстановления	37 ns
Максимальная входная мощность	80 W
Время падения	60 ns
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-55 ℃
Температура соединения (Макс)	150 ℃
Рассеиваемая Мощность (Макс)	80000 mW
Длина	10.4 mm
Ширина	4.6 mm
Высота	9.15 mm
Рабочая Температура	-55℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

STGP7NC60HD описание продукта

The STGP7NC60HD is a N-channel very fast IGBT with ultrafast diode. This device is very fast IGBT developed using advanced PowerMESH™ technology. This process guarantees an excellent trade-off between switching performance and low ON-state behaviour. It is well-suited for resonant or soft-switching applications, SMPS and PFC in both hard switch and resonant topologies.
Low on-voltage drop (VCE(sat))
Off losses include tail current
Losses include diode recovery energy
High frequency operation up to 70kHz
Very soft ultrafast recovery anti-parallel diode
