AD5235BRUZ25 Купить - ADI Цифровой потенциометр

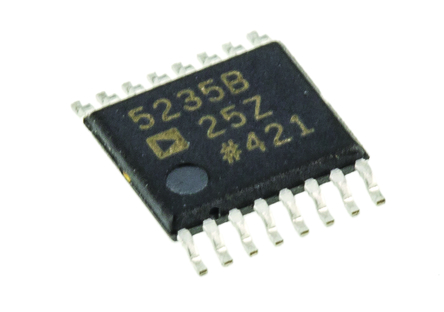

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD5235BRUZ25

ADI

Digital Potentiometer 25KΩ 1024POS Non-Volatile Linear/Log 16Pin TSSOP Tube

Наличие: 996 шт.

Адрес доставки: Москва

Цена: ₽ 1,235.43

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC296283

Категория продукта:

Цифровой потенциометр

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD5235BRUZ25 характеристики

Атрибут	Значение атрибута
Номенклатура	AD5235BRUZ25
Производитель	ADI
ЧипСити Номер продукта	CC296283
Категория продукта	Цифровой потенциометр
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	TSSOP-16
Напряжение Питания (DC)	2.25V (min)
Допустимое Отклонение Ёмкости	±8 %
Ток Питания	0.002 mA
Количество Цепей	2 Circuit
Количество Стежков	16 Position
Сопротивление	25 kΩ
Допустимое Отклонение Сопротивления	±8 %
Ток Покоя	3.50 µA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2.25 V
Длина	5 mm
Ширина	4.4 mm
Высота	1.05 mm
Рабочая Температура	-40℃ ~ 85℃
Коэффициент Температуры	±35 ppm/℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

AD5235BRUZ25 описание продукта

The AD5235BRUZ25 is a Dual 1024-position Non-volatile Memory Digital Potentiometer offering guaranteed maximum low resistor tolerance error of ±8%. The device performs the same electronic adjustment function as a mechanical potentiometer with enhanced resolution, solid state reliability and superior low temperature coefficient performance. The versatile programming of the AD5235 via an SPI®-compatible serial interface allows 16 modes of operation and adjustment including scratchpad programming, memory storing and restoring, increment/decrement, ±6dB/step log taper adjustment, wiper setting readback and extra EEMEM for user defined information such as memory data for other components, look-up table or system identification information. In the scratchpad programming mode, a specific setting can be programmed directly to the RDAC2 register, which sets the resistance between Terminal W and Terminal A and Terminal W and Terminal B.
Maximum ±8% nominal resistor tolerance error
Low temperature coefficient
SPI-compatible serial interface
Non-volatile memory stores wiper settings
Power-on refreshed with EEMEM settings
Permanent memory write protection
Resistance tolerance stored in EEMEM
26-byte Extra non-volatile memory for user-defined information
1M Programming cycles
100 years Typical data retention
ESD sensitive device, take proper precaution while handling the device.

Показывать

AD5235BRUZ25 Даташит PDF

32 страницы, 782 КБ

06/11/2012
