STGIPS10K60A Купить - ST Microelectronics Транзистор IGBT

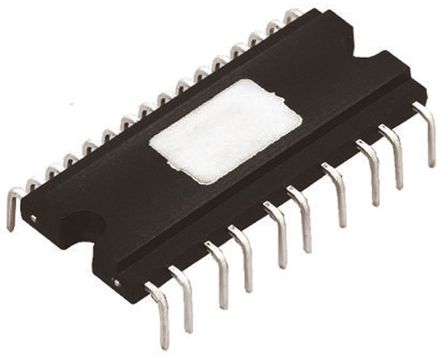

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

STGIPS10K60A

ST Microelectronics

STGIPS10K60 Series 600V 10A 3 Phase IGBT Inverter Bridge Through Hole-SDIP-25L

Наличие: 112 шт.

Адрес доставки: Москва

Цена: ₽ 788.60

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC21688703

Категория продукта:

Транзистор IGBT

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

STGIPS10K60A характеристики

Атрибут	Значение атрибута
Номенклатура	STGIPS10K60A
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC21688703
Категория продукта	Транзистор IGBT
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	25 Pin
Корпус/Пакет	SDIP-25
Количество Стежков	25 Position
Полярность	N-Channel
Рассеяние Мощности	33 W
Напряжение Изоляции	2500 VDC
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	33 W
Длина	44.9 mm
Ширина	22.5 mm
Высота	6 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

STGIPS10K60A описание продукта

The STGIPS10K60A is a SLLIMM™ small low-loss Intelligent Moulded Module provides a compact, high performance AC motor drive in a simple, rugged design. Combining ST proprietary control IC with the most advanced short-circuit rugged IGBT system technology. It is ideal for 3-phase inverters in applications such as home appliances and air conditioners. It features IPM 10A/600V, 3-phase IGBT inverter bridge including control ICs for gate driving and freewheeling diodes.
Short-circuit rugged IGBT
VCE(sat) negative temperature coefficient
3.3/5/15V CMOS/TTL inputs comparators with hysteresis and pull-down resistor
Undervoltage lockout
Internal bootstrap diode
Interlocking function
DBC substrate leading to low thermal resistance
2500VRMS/minute Isolation rating
5kR NTC thermistor for temperature control

Показывать

STGIPS10K60A Даташит PDF

18 страницы, 265 КБ

04/13/2015
