ST1S10PHR Купить - ST Microelectronics Преобразователь DC/DC

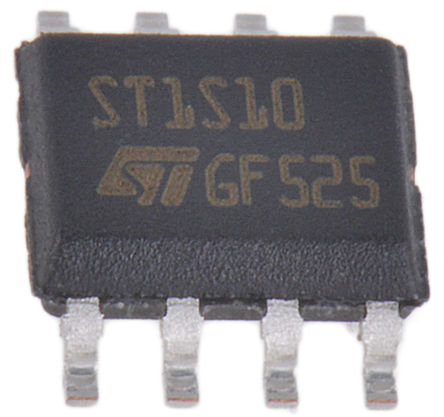

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ST1S10PHR

ST Microelectronics

Conv DC-DC 2.5V to 18V Synchronous Step Down Single-Out 0.8V to 15.3V 3A 8Pin PowerSO T/R

Наличие: 1,631 шт.

Адрес доставки: Москва

Цена: ₽ 37.63

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC791063

Категория продукта:

Преобразователь DC/DC

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ST1S10PHR характеристики

Атрибут	Значение атрибута
Номенклатура	ST1S10PHR
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC791063
Категория продукта	Преобразователь DC/DC
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Частота	900 kHz
Рабочее Напряжение	2.5V ~ 18V
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	0.8V ~ 15.3V
Выходной Ток	3 A
Количество Каналов	1 Channel
Количество Стежков	8 Position
Ток Покоя	6 µA
Частота Переключения	900 kHz
Максимальное входное напряжение	18 V
Входное напряжение (мин)	2.5 V
Выходное напряжение (Макс)	16.2 V
Выходное напряжение (мин)	800 mV
Выходной ток (Макс)	3 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-25 ℃
Напряжение питания	2.5 V
Входное напряжение	2.5V ~ 18V
Длина	5 mm
Ширина	4 mm
Высота	1.25 mm
Рабочая Температура	-40℃ ~ 125℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

ST1S10PHR описание продукта

The ST1S10PHR is a high efficiency step-down PWM current mode Switching Regulator with inhibit function. The device operates with an input supply range from 2.5 to 18V and provides an adjustable output voltage from 0.8V. It operates either at a 900kHz fixed frequency or can be synchronized to an external clock. The high switching frequency allows the use of tiny SMD external components, while the integrated synchronous rectifier eliminates the need for a Schottky diode. The regulator IC provides excellent transient response and is fully protected against thermal overheating, switching over-current and output short-circuit.
2% DC output voltage tolerance
Synchronous rectification
Internal soft start
Dynamic short-circuit protection
90% Typical efficiency
ESD sensitive device, take proper precaution while handling the device.
