ST1CC40DR Купить - ST Microelectronics Драйвер LED

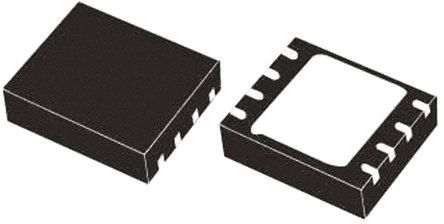

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ST1CC40DR

ST Microelectronics

LED Driver 5V/9V/12V/15V 8Pin SO N T/R

Наличие: 1,132 шт.

Адрес доставки: Москва

Цена: ₽ 218.15

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC21951250

Категория продукта:

Драйвер LED

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ST1CC40DR характеристики

Атрибут	Значение атрибута
Номенклатура	ST1CC40DR
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC21951250
Категория продукта	Драйвер LED
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Частота	850 kHz
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	12 V
Выходной Ток	3 A
Количество Каналов	1 Channel
Количество Стежков	8 Position
Рассеяние Мощности	2 W
Ток Покоя	2.5 mA
Частота Переключения	850 kHz
Максимальное входное напряжение	18 V
Входное напряжение (мин)	3 V
Входное напряжение (макс. Постоянный ток)	18 V
Входное напряжение (мин мин.)	3 v
Выходное напряжение (Макс)	18 V
Выходной ток (Макс)	3 A
Максимальная входная мощность	2 W
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Входное напряжение	3VDC ~ 18VDC
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ST1CC40DR описание продукта

The ST1CC40DR is a monolithic step-down DC-to-DC Converter designed to operate as precise constant current source with an adjustable current capability up to 3A DC. The regulated output current is set connecting a sensing resistor to the feedback pin. The embedded synchronous rectification and the 100mV typical RSENSE voltage drop enhance the efficiency performance. The size of the overall application is minimized thanks to the high switching frequency and ceramic output capacitor compatibility. The device is fully protected against thermal overheating, overcurrent and output short-circuit. Inhibit mode minimizes the current consumption in standby.
Synchronous rectification
Peak current-mode architecture
Embedded compensation network
Internal current limiting
Ceramic output capacitor compliant
Thermal shutdown
6µA Standby current in inhibit mode
±7% Output current accuracy

Показывать

ST1CC40DR Даташит PDF

37 страницы, 1942 КБ

02/21/2013

просматривать

ST1CC40DR Даташит PDF

37 страницы, 1882 КБ

02/21/2013

просматривать

ST1CC40DR Даташит PDF

36 страницы, 1220 КБ

10/20/2005

просматривать

ST1CC40DR Даташит PDF

38 страницы, 1905 КБ

09/04/2016

просматривать

ST1CC40DR Упаковка

4 страницы, 130 КБ

10/21/2011

просматривать

ST1CC40DR Файл уведомления

3 страницы, 113 КБ

10/30/2019

просматривать
