SSM2518CBZ-R7 Купить - ADI Усилитель звуковой частоты

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

SSM2518CBZ-R7

ADI

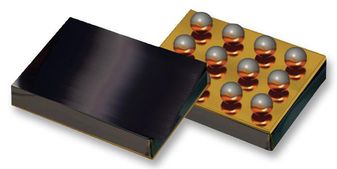

ANALOG DEVICES SSM2518CBZ-R7 Audio Power Amplifier, D, 2Channel, 2W, 3.135V to 3.465V, 1.71V to 1.89V, WLCSP, 16Pins

Наличие: 9,136 шт. Гарантия оригинала

Адрес доставки:

Цена: ₽ 349.14

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ADI

ЧипСити Номер продукта:

CC1104233

Категория продукта:

Усилитель звуковой частоты

Дата доставки: 7 дней

3D модель

Оплата:

Обновлено 26.04.2026, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

SSM2518CBZ-R7 характеристики

Атрибут	Значение атрибута
Номенклатура	SSM2518CBZ-R7
Производитель	ADI
ЧипСити Номер продукта	CC1104233
Жизненный Цикл Продукта	Active
Категория продукта	Усилитель звуковой частоты
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	WLCSP-16
Ток Питания	4.7 mA
Количество Цепей	2 Circuit
Количество Каналов	2 Channel
Выходная Мощность	2 W
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2.5V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2.5 V
Рабочая Температура	-40℃ ~ 85℃ (TA)
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

Аналоги товара

SSM2518CBZ-R7 описание продукта

Product Details
The SSM2518 is a digital input, Class-D power amplifier that combines a digital-to-analog converter (DAC) and a sigma-delta (Σ-Δ) Class-D modulator. This unique architecture enables extremely low real-world power consumption from digital audio sources with excellent audio performance. The SSM2518 is ideal for power sensitive applications, such as mobile phones and portable media players, where system noise can corrupt small analog signals such as those sent to an analog input audio amplifier.
Using the SSM2518, audio data can be transmitted to the amplifier over a standard digital audio serial interface, thereby significantly reducing the effect of noise sources such as GSM interference or other digital signals on the transmitted audio. The closed-loop digital input design retains the benefits of an all digital amplifier, yet enables very good PSRR and audio performance. The three level, Σ-Δ Class-D modulator is designed to provide the least amount of EMI interference, the lowest quiescent power dissipation, and the highest audio efficiency without sacrificing audio quality.
Input is provided via a serial audio interface, programmable to accept all common audio formats including I2S and TDM. Control of the IC is provided via an I2C control interface. The SSM2518 can accept a variety of input MCLK frequencies and can use BCLK as the clock source in some configurations.
Additional features include a soft digital volume control, de-emphasis, and a programmable digital dynamic range compressor.
The architecture of the SSM2518 provides a solution that offers lower power and higher performance than existing DAC plus Class-D solutions. Its digital interface also offers a better system solution for other products whose sole audio source is digital, such as wireless speakers, laptop PCs, portable digital televisions, and navigation systems.
**APPLICATIONS**
Mobile phones
Portable media players
Laptop PCs
Wireless speakers
Portable gaming
Small LCD televisions
Navigation systems
### Features and Benefits
Filterless, digital input Class-D amplifier
Serial digital audio interface supports common formats I2S, left justified, right justified, TDM1-16, and PCM
2 channels × 2 W into 4 Ω and 2 channels × 1.4 W into 8 Ω with 1% THD+N, when using a 5 V supply
I2C control interface or standalone operation
91% efficiency at full scale into an 8 Ω load
97 dB signal-to-noise ratio (SNR), A-weighted
80 dB power supply rejection ratio (PSRR) at 217 Hz
See datasheet for additional features
