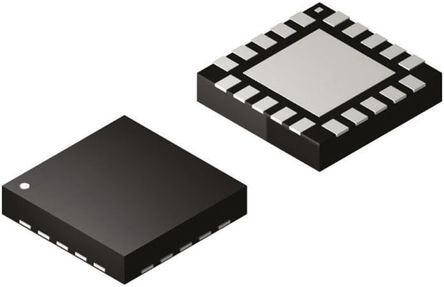

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

Проверка качества компонентов

Лаборатория тестирования электронных компонентов

500 м² CMA-аккредитованная лаборатория

15+ лет опыта в контроле качества

Защита от подделок по стандартам CMA

Лаборатория тестирования электронных компонентов

500 м² CMA-аккредитованная лаборатория

15+ лет опыта в контроле качества

Защита от подделок по стандартам CMA

Лаборатория тестирования электронных компонентов

500 м² CMA-аккредитованная лаборатория

15+ лет опыта в контроле качества

Защита от подделок по стандартам CMA

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Глобальные поставки с
локальной надёжностью

Chipcity принимает
участие в выставке
EXPO ELECTRONICA 2027

13 – 15 АПРЕЛЯ 2027

Москва

SPIRIT1QTR

ST Microelectronics

SPIRIT1 1 Series 500kbps 3V 16 dbm Sub-1GHz RF Transceiver - QFN-20

Наличие: 30,437 шт. Гарантия оригинала

Адрес доставки: Москва

Цена: ₽ 215.09

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC11795896

Категория продукта:

Радиочастотная деталь RF

Упаковка: QFN-20

Дата доставки: 7 дней

Оплата:

Обновлено 30.07.2026, 07:48:07(GMT+3)

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

SPIRIT1QTR характеристики

Атрибут	Значение атрибута
Номенклатура	SPIRIT1QTR
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC11795896
Жизненный Цикл Продукта	Active
Категория продукта	Радиочастотная деталь RF
Даташит
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	QFN-20
Частота	150MHz ~ 174MHz,300MHz ~ 348MHz,387MHz ~ 470MHz,779MHz ~ 956MHz
Напряжение Питания (DC)	1.80V (min)
Количество Стежков	20 Position
Скорость Передачи Данных	500 kbps
Выходная Мощность	11 dBm
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	1.8V ~ 3.6V
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	1.8 V
Длина	4.15 mm
Ширина	4.15 mm
Высота	0.95 mm
Рабочая Температура	-40℃ ~ 85℃
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/06/16
ECCN кодекс	5A992.c
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

Аналоги товара

SPIRIT1QTR описание продукта

The SPIRIT1QTR is a very low-power RF Transceiver IC. It is designed to operate both in the license-free ISM and SRD frequency bands at 169, 315, 433, 868 and 915MHz, but can also be programmed to operate at other additional frequencies in the 300 to 348MHz, 387 to 470MHz and 779 to 956MHz bands. The air data rate is programmable from 1 to 500kbps and the SPIRIT1 can be used in systems with channel spacing of 12.5/25kHz, complying with the EN 300 220 standard. It uses a very small number of discrete external components and integrates a configurable baseband modem, which supports data management, modulation and demodulation. The data management handles the data in the proprietary fully programmable packet format also allows the M-Bus standard compliance format (all performance classes). However, the SPIRIT1QTR can perform cyclic redundancy checks on the data as well as FEC encoding/decoding on the packets.
Very Low Power Consumption (9mA RX and 21mA TX at +11dBm)
Programmable RX Digital Filter from 1 to 800kHz
Programmable Channel Spacing (12.5kHz Minimum)
Programmable Output Power up to +16dBm
Fast Startup and Frequency Synthesizer Settling Time (6µs)
Frequency Offset Compensation
Integrated Temperature Sensor
Battery Indicator and Low Battery Detector
RX and TX FIFO Buffer (96 Bytes Each)
Configurability via SPI Interface
Automatic Acknowledgment, Retransmission and Timeout Protocol Engine
AES 128-bit Encryption Co-processor
Antenna Diversity Algorithm
Fully Integrated Ultra Low-power RC Oscillator
Wake-up on Internal Timer and Wake-up on External Event
Flexible Packet Length with Dynamic Payload Length
Sync Word Detection
Address Check
Automatic CRC Handling
FEC with Interleaving
ESD sensitive device, take proper precaution while handling the device.
