SN75477P Купить - TI Драйвер FET

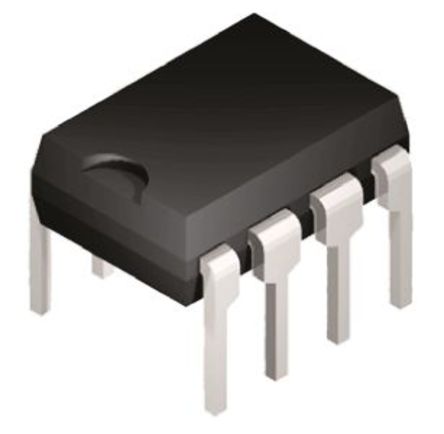

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

SN75477P

Pref DRVR Dual 4.5V to 5.5V 1000mW 8Pin PDIP Tube

Наличие: 1,199 шт.

Адрес доставки: Москва

Цена: ₽ 52.52

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC21141817

Категория продукта:

Драйвер FET

3D модель

Оплата:

Обновлено 31.10.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN75477P характеристики

Атрибут	Значение атрибута
Номенклатура	SN75477P
Производитель	TI
ЧипСити Номер продукта	CC21141817
Категория продукта	Драйвер FET
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	DIP-8
Напряжение Питания (DC)	5.00 V, 4.50 V (min)
Время Нарастания/Спада	50ns, 90ns
Количество Выходных Интерфейсов	2 Output
Выходное Напряжение	100 V
Выходной Ток	400 mA
Ток Питания	75 mA
Рассеяние Мощности	1 W
Драйверы/пакет	2
Максимальное входное напряжение	5.5 V
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Рассеиваемая Мощность (Макс)	1 W
Напряжение питания	4.5V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	4.5 V
Входное напряжение	5.5 V
Длина	10.16 mm
Ширина	6.6 mm
Высота	4.57 mm
Рабочая Температура	0℃ ~ 70℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

SN75477P описание продукта

description
The SN75476 through SN75478 are dual peripheral drivers designed for use in systems that require high current, high voltage, and fast switching times. The SN75476, SN75477, and SN75478 provide AND, NAND, and OR drivers respectively. These devices have diode-clamped inputs as well as high-current, high-voltage clamp diodes on the outputs for inductive transient protection.
•Characterized for Use to 300 mA
•No Output Latch-Up at 55 V (After Conducting 300 mA)
•High-Voltage Outputs (100 V Typ)
•Output Clamp Diodes for Transient Suppression (300 mA, 70 V)
•TTL- or MOS-Compatible Diode-Clamped Inputs
•pnp Transistor Inputs Reduce Input Current
•Standard Supply Voltage
•Suitable for Hammer-Driver Applications
•Plastic DIP (P) With Copper-Lead Frame Provides Cooler Operation and Improved Reliability
