SN75472P Купить - TI Чип интерфейса

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

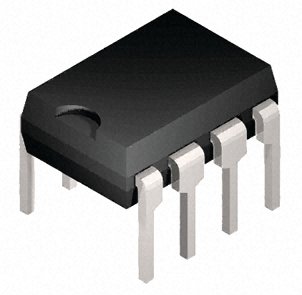

SN75472P

Pref DRVR Dual 5V 1000mW 8Pin PDIP Tube

Наличие: 39,320 шт.

Адрес доставки: Москва

Цена: ₽ 53.33

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC23421924

Категория продукта:

Чип интерфейса

3D модель

Оплата:

Обновлено 31.10.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN75472P характеристики

Атрибут	Значение атрибута
Номенклатура	SN75472P
Производитель	TI
ЧипСити Номер продукта	CC23421924
Категория продукта	Чип интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	PDIP-8
Напряжение Питания (DC)	5.00 V, 4.75 V (min)
Количество Выходных Интерфейсов	2 Output
Выходное Напряжение	70 V
Выходной Ток	300 mA
Ток Питания	76 mA
Рассеяние Мощности	1 W
Драйверы/пакет	2
Максимальное входное напряжение	5.5 V
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Рассеиваемая Мощность (Макс)	1 W
Напряжение питания	4.75V ~ 5.25V
Напряжение питания (Макс)	5.25 V
Напряжение питания (мин)	4.75 V
Входное напряжение	5.5 V
Длина	10.16 mm
Ширина	6.6 mm
Высота	4.57 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

SN75472P описание продукта

The SN75472P is a dual high-voltage high-current Peripheral Driver functionally interchangeable with series SN75451B and series SN75461 peripheral drivers, but are designed for use in systems that require higher breakdown voltages than either of those series can provide at the expense of slightly slower switching speeds than series 75451B (limits are the same as series SN75461). Typical applications include high-speed logic buffers, power drivers, relay drivers, lamp drivers, MOS drivers, line drivers and memory drivers. The SN75472 is dual peripheral AND, NAND or and NOR driver, respectively, (assuming positive logic), with the output of the logic gates internally connected to the bases of the NPN output transistors.
High-voltage outputs
Medium-speed switching
Circuit flexibility for varied applications and choice of logic function
TTL-compatible diode-clamped inputs
Standard supply voltage
Plastic DIP (P) with copper lead frame for cooler operation and improved reliability
