SN75240PWR Купить - TI Защита ESD

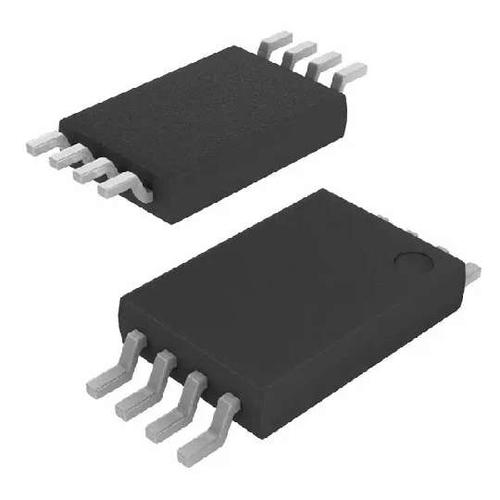

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

SN75240PWR

ESD Protection Device, Emi Filter, TSSOP, 8Pins, 6V, 60W

Наличие: 1,428 шт.

Адрес доставки: Москва

Цена: ₽ 101.12

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC5944923

Категория продукта:

Защита ESD

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN75240PWR характеристики

Атрибут	Значение атрибута
Номенклатура	SN75240PWR
Производитель	TI
ЧипСити Номер продукта	CC5944923
Категория продукта	Защита ESD
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	TSSOP-8
Рабочее Напряжение	6 V
Ёмкость	35 pF
Номинальная Мощность	60 W
Количество Выходных Интерфейсов	4 Output
Выходное Напряжение	7 V
Пробивное Напряжение	7 V
Количество Цепей	1 Circuit
Количество Каналов	4 Channel
Количество Стежков	8 Position
Рассеяние Мощности	60 W
Зажимное напряжение	7 V
Пиковая импульсная мощность	60 W
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Рассеиваемая Мощность (Макс)	520 mW
Высота	1.05 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

SN75240PWR описание продукта

The SN75240PWR is a 8-pin 6V SN x 52 x 0 USB Port Transient Suppressor provides electrical noise transient protection to Universal Serial Bus (USB) low and full-speed ports. The SN75240 device is quadruple, unidirectional transient voltage suppressor (TVS). The input capacitance of 35 pF makes it unsuitable for high-speed USB 2.0 applications. Any cabled I/O can be subjected to electrical noise transients from various sources. This noise transient can cause damage to the USB transceiver and/or the USB ASIC if it is of sufficient magnitude and duration. This device is measured at the system level, according to IEC61000-4-2. However system design impacts the results of these tests. To accomplish a high compliance level requires careful board design and layout techniques.
A75240 Device marking
0 to 70°C Operating temperature range

Показывать

SN75240PWR Даташит PDF

22 страницы, 1210 КБ

08/11/2015
