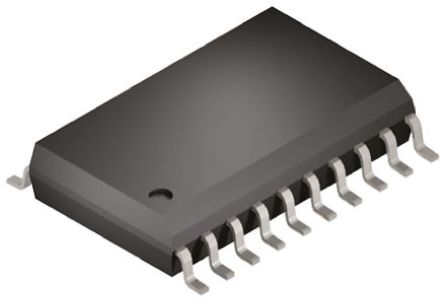

SN75174DW

Interface IC - drivers Texas Instruments SN75174DW RS422, RS485 4/0 SOIC 20

Наличие: 40,234 шт.

Адрес доставки: Москва

Цена: ₽ 498.56

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC17501735

Категория продукта:

Чип интерфейса

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN75174DW характеристики

Атрибут	Значение атрибута
Номенклатура	SN75174DW
Производитель	TI
ЧипСити Номер продукта	CC17501735
Категория продукта	Чип интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	SOIC-20
Напряжение Питания (DC)	4.75V (min)
Выходное Напряжение	12 V
Ток Питания	60 mA
Количество Каналов	4 Channel
Количество Стежков	20 Position
Рассеяние Мощности	1.12 W
Драйверы/пакет	4
Выходное напряжение (Макс)	12 V
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Напряжение питания	4.75V ~ 5.25V
Напряжение питания (Макс)	5.25 V
Напряжение питания (мин)	4.75 V
Длина	12.8 mm
Ширина	7.52 mm
Высота	2.35 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

SN75174DW описание продукта

The SN75174DW is a quadruple monolithic differential Line Driver with 3-state outputs. It is designed to meet the requirements of ANSI standards EIA/TIA-422-B and RS-485 and ITU recommendation V.11. It is optimized for balanced multipoint bus transmission at rates up to 4Mbps. Each driver features wide positive and negative common-mode output voltage ranges making it suitable for party-line applications in noisy environments. It provides positive- and negative-current limiting and thermal shutdown for protection from line fault conditions on the transmission bus line. Shutdown occurs at a junction temperature of approximately 150°C.
3-state Outputs
Active-high enable
Thermal shutdown protection
Positive and negative current limiting
Low power requirements
Designed for multi-point bus transmission on long bus lines in noisy environments
Functionally interchangeable with MC3487
-7 to 12V Common-mode output voltage range
Green product and no Sb/Br

Показывать

SN75174DW Даташит PDF

21 страницы, 1268 КБ

05/06/2016
