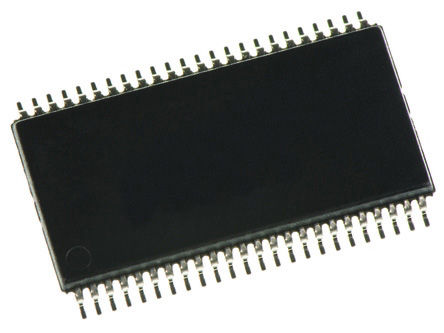

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

SN74LVTH16245ADGGR

TEXAS INSTRUMENTS SN74LVTH16245ADGGR Transceiver, 74LVT16245, 2.7V to 3.6V, TSSOP-48

Наличие: 2,151 шт.

Адрес доставки: Москва

Цена: ₽ 38.41

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC1308696

Категория продукта:

Логический контроллер

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN74LVTH16245ADGGR характеристики

Атрибут	Значение атрибута
Номенклатура	SN74LVTH16245ADGGR
Производитель	TI
ЧипСити Номер продукта	CC1308696
Категория продукта	Логический контроллер
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	48 Pin
Корпус/Пакет	TSSOP-48
Напряжение Питания (DC)	2.70V ~ 3.60V
Количество Выходных Интерфейсов	16 Output
Выходной Ток	64 mA
Количество Цепей	2 Circuit
Количество Каналов	16 Channel
Количество Стежков	48 Position
Количество Битов	16 Bit
Время Задержки Распространения	4.10 ns
Узлы Напряжения	3.30 V, 2.70 V
Привод Выходного Тока	-500 µA
Выходной ток (Макс)	64 mA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2.7V ~ 3.6V
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	2.7 V
Длина	12.5 mm
Ширина	6.1 mm
Высота	1.05 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

SN74LVTH16245ADGGR описание продукта

The SN74LVTH16245ADGGR is a 16-bit non-inverting Bus Transceiver designed for low-voltage (3.3V) VCC operation, but with the capability to provide a TTL interface to a 5V system environment. It is designed for asynchronous communication between two data buses. The logic levels of the direction-control (DIR) input and the output-enable (OE) input activate either the B-port outputs or the A-port outputs or place both output ports into the high-impedance mode. The device transmits data from the A bus to the B bus when the B-port outputs are activated and from the B bus to the A bus when the A-port outputs are activated. The input circuitry on both A and B ports is always active and must have a logic HIGH or LOW level applied to prevent excess ICC and ICCZ. Active bus-hold circuitry holds unused or un-driven inputs at a valid logic state. Use of pull-up/pull-down resistors with the bus-hold circuitry is not recommended.
Support mixed-mode signal operation
IOFF and power-up 3-state support hot insertion
Distributed VCC and GND pins minimize high-speed switching noise
Flow-through architecture optimizes PCB layout
Bus hold on data inputs eliminates the need for external pull-up/pull-down resistors
Support unregulated battery operation down to 2.7V
State-of-the-art advanced BiCMOS technology design for 3.3V operation/low static-power dissipation
<0.8V at VCC = 3.3V, TA = 25°C VOLP (output ground bounce)
Green product and no Sb/Br
