SN74LVC2G34DBVR

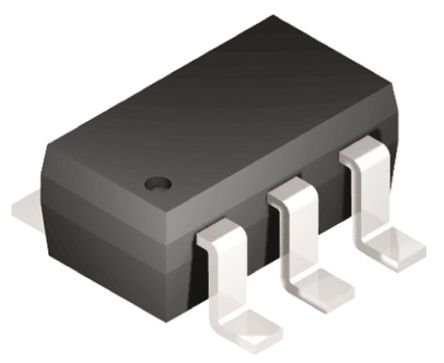

Buffer 2CH Non-Inverting CMOS 6Pin SOT-23 T/R

Наличие: 10,649 шт.

Адрес доставки: Москва

Цена: ₽ 8.62

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC1172796

Категория продукта:

Логический контроллер

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN74LVC2G34DBVR характеристики

Атрибут	Значение атрибута
Номенклатура	SN74LVC2G34DBVR
Производитель	TI
ЧипСити Номер продукта	CC1172796
Категория продукта	Логический контроллер
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	6 Pin
Корпус/Пакет	SOT-23-6
Напряжение Питания (DC)	5.00 V, 5.50 V (max)
Количество Выходных Интерфейсов	2 Output
Выходной Ток	32.0 mA
Ток Питания	250 mA
Количество Цепей	2 Circuit
Количество Каналов	2 Channel
Количество Стежков	6 Position
Количество Битов	2 Bit
Время Задержки Распространения	3.20 ns
Количество Вентилей	2 Gate
Количество входов	2 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	1.65V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	1.65 V
Длина	2.9 mm
Ширина	1.6 mm
Высота	1.3 mm
Рабочая Температура	-40℃ ~ 125℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2018/01/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

SN74LVC2G34DBVR описание продукта

The SN74LVC2G34DBVR is a dual Buffer Gate designed for 1.65 to 5.5V VCC operation. This device performs the Boolean function Y = A in positive logic. This device is fully specified for partial-power-down applications using IOFF. The IOFF circuitry disables the outputs, preventing damaging current backflow through the device when it is powered down.
IOFF Supports live insertion, partial-power-down mode and back-drive protection
Can be used as a down translator to translate inputs from 5.5V down to the VCC level
Latch-up performance exceeds 250mA per JESD 17
Inputs accept voltages to 5.5V
4.1ns at 3.3V Propagation delay (tpd)
10µA ICC Low power consumption
±24mA Output drive at 3.3 V
<0.8V at VCC = 3.3V, TA = 25°C VOLP (output ground bounce)
>2V at VCC = 3.3V, TA = 25°C VOHV (output VOH undershoot)
Green product and no Sb/Br
