SN74LVC1G132DCKR Купить - TI Логический чип

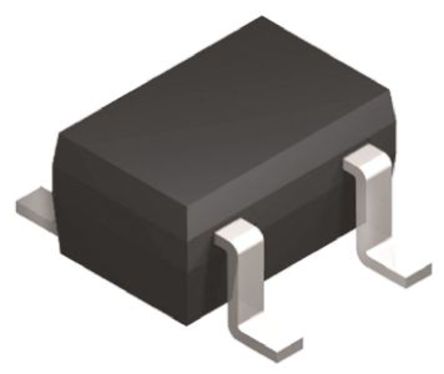

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

SN74LVC1G132DCKR

NAND Gate 1Element 2IN CMOS 5Pin SC-70 T/R

Наличие: 366 шт.

Адрес доставки: Москва

Цена: ₽ 417.82

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC6816671

Категория продукта:

Логический чип

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN74LVC1G132DCKR характеристики

Атрибут	Значение атрибута
Номенклатура	SN74LVC1G132DCKR
Производитель	TI
ЧипСити Номер продукта	CC6816671
Категория продукта	Логический чип
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	5 Pin
Корпус/Пакет	SC-70-5
Напряжение Питания (DC)	1.65V ~ 5.50V
Количество Выходных Интерфейсов	1 Output
Выходной Ток	32 A
Количество Цепей	1 Circuit
Количество Стежков	5 Position
Количество Битов	1 Bit
Время Задержки Распространения	4.40 ns
Узлы Напряжения	5.00 V, 3.30 V, 2.50 V, 1.80 V
Количество Вентилей	1 Gate
Привод Выходного Тока	-1.00 mA
Количество входов	2 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	1.65V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	1.65 V
Длина	2.15 mm
Ширина	1.4 mm
Высота	1 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

SN74LVC1G132DCKR описание продукта

The SN74LVC1G132DCKR is a single 2-input NAND Gate with Schmitt-trigger Input designed for 1.65 to 5.5V VCC operation. The device performs the Boolean function Y = (A • B)\ or Y = A\ + B\ in positive logic. Because of Schmitt action, this device has different input threshold levels for positive-going (VT+) and negative-going (VT-) signals. This device can be triggered from the slowest of input ramps and still give clean jitter-free output signals. This device is fully specified for partial-power-down applications using Ioff. The Ioff circuitry disables the outputs, preventing damaging current backflow through the device when it is powered down.
Supports 5V VCC operation
Inputs accept voltages to 5.5V
Maximum tpd of 3.6ns at 3.3V
10µA Maximum ICC low power consumption
±24mA Output drive at 3.3V
Ioff supports partial-power-down mode operation
Latch-up performance exceeds 100mA per JESD 78, Class II
ESD protection exceeds JESD 22
Green product and no Sb/Br
