SN74LVC1G125DBVR Купить - TI Логический контроллер

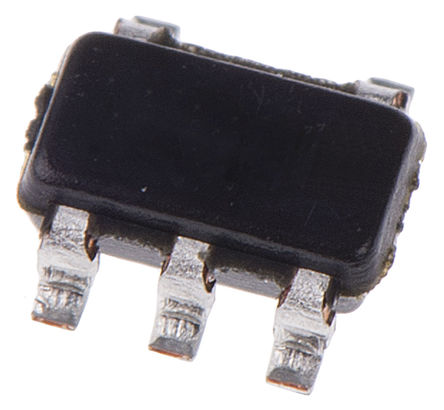

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

SN74LVC1G125DBVR

Buffer/Line Driver 1CH Non-Inverting 3-ST CMOS 5Pin SOT-23 T/R

Наличие: 6,601 шт.

Адрес доставки: Москва

Цена: ₽ 4.78

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC16000

Категория продукта:

Логический контроллер

3D модель

Оплата:

Обновлено 12.08.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN74LVC1G125DBVR характеристики

Атрибут	Значение атрибута
Номенклатура	SN74LVC1G125DBVR
Производитель	TI
ЧипСити Номер продукта	CC16000
Категория продукта	Логический контроллер
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	5 Pin
Корпус/Пакет	SOT-23-5
Напряжение Питания (DC)	-500 mV to 6.50 V
Количество Выходных Интерфейсов	1 Output
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	5 Position
Количество Битов	1 Bit
Время Задержки Распространения	4.00 ns
Количество Вентилей	1 Gate
Количество входов	1 Input
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	1.65V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	1.65 V
Длина	2.9 mm
Ширина	1.6 mm
Высота	1.15 mm
Рабочая Температура	-40℃ ~ 125℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
	Показывать Просмотр аналоги замена

SN74LVC1G125DBVR описание продукта

The SN74LVC1G125DBVR is a Bus Buffer Gate IC, designed for 1.65 to 5.5V VCC operation. This device is a single line driver with a 3-state output. The output is disabled when the output-enable (OE) input is high. The CMOS device has high output drive while maintaining low static power dissipation over a broad VCC operating range.
Supports 5V VCC Operation
Input Accepts Voltage to 5.5V
Provides Down Translation to VCC
3.7ns at 3.3V Maximum Propagation Delay Time
Low-power Consumption, 10µA Maximum ICC
±24mA Output Drive at 3.3V
Ioff Supports Live Insertion, Partial-power-down Mode and Back-drive Protection
Latch-up Performance Exceeds 100mA Per JESD 78, Class II
Green Product, No Sb/Br
Device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.

Показывать

SN74LVC1G125DBVR Даташит PDF

37 страницы, 1770 КБ

07/20/2016
