SN74LVC1G123DCUR Купить - TI Бистабильный мультивибратор

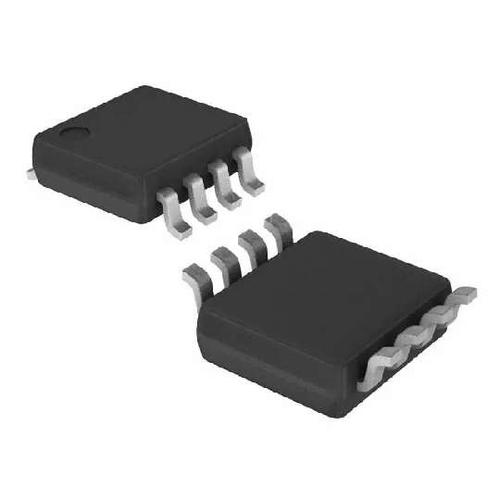

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

SN74LVC1G123DCUR

Monostable Multivibrator, 74LVC1G123, 18.5ns, 50mA, 1.65V to 5.5V, VSSOP-8

Наличие: 2,663 шт.

Адрес доставки: Москва

Цена: ₽ 19.63

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC1202882

Категория продукта:

Бистабильный мультивибратор

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN74LVC1G123DCUR характеристики

Атрибут	Значение атрибута
Номенклатура	SN74LVC1G123DCUR
Производитель	TI
ЧипСити Номер продукта	CC1202882
Категория продукта	Бистабильный мультивибратор
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	VSSOP-8
Напряжение Питания (DC)	1.65V (min)
Выходной Ток	50 mA
Количество Стежков	8 Position
Количество Битов	1 Bit
Время Задержки Распространения	8.20 ns
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	1.65V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	1.65 V
Ширина	2 mm
Высота	0.8 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

SN74LVC1G123DCUR описание продукта

The SN74LVC1G123DCUR is a single retriggerable Monostable Multivibrator designed for 1.65 to 5.5V VCC operation. It features output pulse-duration control by three methods. In the first method, the A\ input is low and the B input goes high. In the second method, the B input is high and the A input goes low. In the third method, the A\ input is low, the B input is high and the clear (CLR\\) input goes high. The output pulse duration is programmed by selecting external resistance and capacitance values. The external timing capacitor must be connected between Cext and Rext/Cext (positive) and an external resistor connected between Rext/Cext and VCC. To obtain variable pulse durations, connect an external variable resistance between Rext/Cext and VCC. The output pulse duration also can be reduced by taking CLR\ low. Pulse triggering occurs at a particular voltage level and is not directly related to the transition time of the input pulse.
Supports mixed-mode voltage operation on all ports
Supports down translation to VCC
Schmitt-trigger circuitry on A\ and B inputs for slow input transition rates
Edge triggered from active-high or active-low gated logic inputs
Retriggerable for very long output pulses, up to 100% duty cycle
Overriding clear terminates output pulse
Glitch-free power-up reset on outputs
Ioff Supports live insertion, partial-power-down mode and back-drive protection
Latch-up performance exceeds 100mA per JESD 78, Class II
Green product and no Sb/Br
