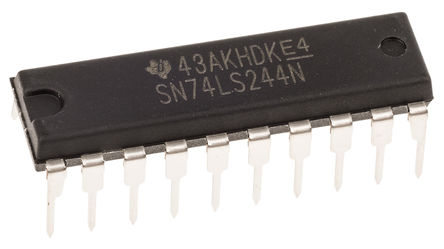

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

SN74LS244N

Buffer/Line Driver 8CH Non-Inverting 3-ST Bipolar 20Pin PDIP Tube

Наличие: 32 шт.

Адрес доставки: Москва

Цена: ₽ 38.41

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC3566600

Категория продукта:

Логический контроллер

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN74LS244N характеристики

Атрибут	Значение атрибута
Номенклатура	SN74LS244N
Производитель	TI
ЧипСити Номер продукта	CC3566600
Категория продукта	Логический контроллер
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	20 Pin
Корпус/Пакет	DIP-20
Цифровой Логический Уровень	TTL
Напряжение Питания (DC)	4.75V ~ 5.25V
Количество Выходных Интерфейсов	8 Output
Ток Питания	100 µA
Количество Цепей	8 Circuit
Количество Каналов	8 Channel
Количество Стежков	20 Position
Количество Битов	8 Bit
Время Задержки Распространения	18.0 ns
Узлы Напряжения	5.00 V
Ток Покоя	27 mA
Привод Выходного Тока	-625 µA
Количество входов	8 Input
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Напряжение питания	4.75V ~ 5.25V
Напряжение питания (Макс)	5.25 V
Напряжение питания (мин)	4.75 V
Длина	24.33 mm
Ширина	6.35 mm
Высота	4.57 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

SN74LS244N описание продукта

The SN74LS244N is an Octal Buffer and Line Driver with 3-state outputs. This is designed specifically to improve both the performance and density of three-state memory address driver, clock driver and bus-oriented receivers and transmitters. The designer has a choice of selected combinations of inverting and non-inverting outputs and symmetrical, active-low output-control (G)\inputs and complementary output-control (G and G\\) inputs. This device features high fan-out, improved fan-in and 400mV noise margin. The SN74LS device can be used to drive terminated lines down to 133R.
PNP inputs reduce DC loading
Hysteresis at inputs improves noise margins
Green product and no Sb/Br

Показывать

SN74LS244N Даташит PDF

31 страницы, 1459 КБ

09/12/2016
