SN74LS194AN Купить - TI Регистр сдвига

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

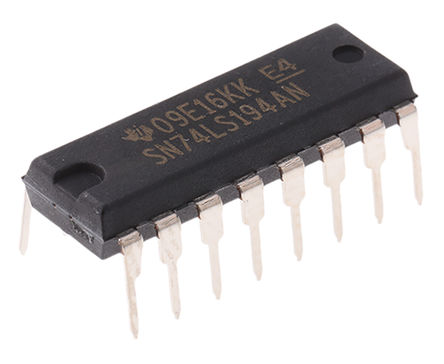

SN74LS194AN

TEXAS INSTRUMENTS SN74LS194AN Shift Register, LS Family, 74LS194, Universal, 1Element, 4Bit, DIP, 16Pins

Наличие: 1,123 шт.

Адрес доставки: Москва

Цена: ₽ 92.50

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC9825422

Категория продукта:

Регистр сдвига

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN74LS194AN характеристики

Атрибут	Значение атрибута
Номенклатура	SN74LS194AN
Производитель	TI
ЧипСити Номер продукта	CC9825422
Категория продукта	Регистр сдвига
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	16 Pin
Корпус/Пакет	DIP-16
Частота	36 MHz
Напряжение Питания (DC)	4.75V ~ 5.25V
Количество Выходных Интерфейсов	4 Output
Количество Цепей	1 Circuit
Количество Стежков	16 Position
Количество Битов	4 Bit
Узлы Напряжения	5.00 V
Привод Выходного Тока	-50.0 µA
Входной ток (мин)	0.1 mA
Количество входов	6 Input
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Напряжение питания	4.75V ~ 5.25V
Напряжение питания (Макс)	5.25 V
Напряжение питания (мин)	4.75 V
Длина	19.3 mm
Ширина	6.35 mm
Высота	4.57 mm
Вес	0.015227096868 kg
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

SN74LS194AN описание продукта

The SN74LS194AN is a bidirectional universal Shift Register designed to incorporate virtually all of the features a system designer may want in a shift register. The circuit contains 46 equivalent gates and features parallel inputs, parallel outputs, right-shift and left-shift serial inputs, operating-mode-control inputs and a direct overriding clear line. Synchronous parallel loading is accomplished by applying the four bits of data and taking both mode control inputs, S0 and S1, high. The data are loaded into the associated flip-flops and appear at the outputs after the positive transition of the clock input. During loading, serial data flow is inhibited. Shift right is accomplished synchronously with the rising edge of the clock pulse when S0 is high and S1 is low. serial data for this mode is entered at the shift-right data input. When S0 is low and S1 is high, data shifts left synchronously and new data is entered at the shift-left serial input.
Parallel inputs and outputs
Synchronous parallel load operating mode
Right shift operating mode
Left shift operating mode
Do nothing operating mode
Positive edge-triggered clocking
Direct overriding clear

Показывать

SN74LS194AN Даташит PDF

14 страницы, 458 КБ

12/18/2015

просматривать

SN74LS194AN Даташит PDF

14 страницы, 451 КБ

01/27/2012

просматривать

SN74LS194AN Даташит PDF

15 страницы, 460 КБ

07/12/2015

просматривать

SN74LS194AN Даташит PDF

11 страницы, 454 КБ

просматривать

SN74LS194AN Даташит PDF

14 страницы, 452 КБ

04/16/2017

просматривать

SN74LS194AN Даташит PDF

13 страницы, 446 КБ

03/18/2017

просматривать

SN74LS194AN Даташит PDF

16 страницы, 631 КБ

03/28/2012

просматривать

SN74LS194AN Даташит PDF

15 страницы, 462 КБ

09/26/2013

просматривать
