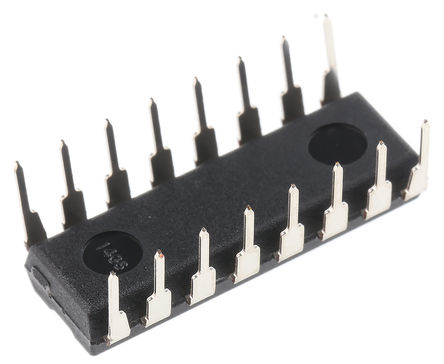

SN74LS191N

TEXAS INSTRUMENTS SN74LS191N Binary Synchronous Up / Down Counter, LS Family, 25MHz, 4.75V to 5.25V, DIP-16

Наличие: 1,068 шт.

Адрес доставки: Москва

Цена: ₽ 110.53

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC7983981

Категория продукта:

Счётчик

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN74LS191N характеристики

Атрибут	Значение атрибута
Номенклатура	SN74LS191N
Производитель	TI
ЧипСити Номер продукта	CC7983981
Категория продукта	Счётчик
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	16 Pin
Корпус/Пакет	PDIP-16
Частота	25 MHz
Цифровой Логический Уровень	CMOS
Напряжение Питания (DC)	4.75V ~ 5.25V
Количество Выходных Интерфейсов	4 Output
Количество Цепей	1 Circuit
Количество Стежков	16 Position
Тактовая Частота	25 MHz
Количество Битов	4 Bit
Узлы Напряжения	5.00 V
Привод Выходного Тока	-50.0 µA
Количество входов	4 Input
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Напряжение питания	4.75V ~ 5.25V
Напряжение питания (Макс)	5.25 V
Напряжение питания (мин)	4.75 V
Длина	19.3 mm
Ширина	6.35 mm
Высота	4.57 mm
Вес	0.015227096868 kg
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

SN74LS191N описание продукта

The SN74LS191N is a 4-bit synchronous Up/Down Counter with up/down mode control. It has a complexity of 58 equivalent gates. Synchronous operation is provided by having all flip-flops clocked simultaneously so that the outputs change coincident with each other when so instructed by the steering logic. This mode of operation eliminates the output counting spikes normally associated with asynchronous counters. The outputs of the four master-slave flip-flops are triggered on a low-to-high transition of the clock input if the enable input is low. A high at the enable input inhibits counting. Level changes at the enable input should be made only when the clock input is high. The direction of the count is determined by the level of the down/up input. When low, the counter count up and when high, it counts down. A false clock may occur if the down/up input changes while the clock is low.
Counts 8-4-2-1 BCD or binary
Single down/up count control line
Count enable control input
Ripple clock output for cascading
Asynchronously presettable with load control
Parallel outputs
Cascadable for N-bit applications

Показывать

SN74LS191N Даташит PDF

16 страницы, 1057 КБ

04/09/2013

просматривать

SN74LS191N Даташит PDF

16 страницы, 688 КБ

02/17/2010

просматривать

SN74LS191N Даташит PDF

16 страницы, 718 КБ

03/28/2012

просматривать

SN74LS191N Другие Даташит

14 страницы, 513 КБ

просматривать
