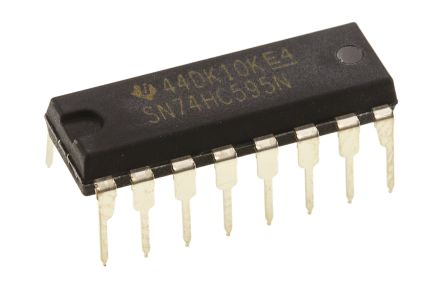

SN74HC595N

Shift Register, HC Family, 74HC595, Serial to Parallel, 1Element, 8Bit, DIP, 16Pins

Наличие: 52,941 шт.

Адрес доставки: Москва

Цена: ₽ 77.61

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC30222

Категория продукта:

Регистр сдвига

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN74HC595N характеристики

Атрибут	Значение атрибута
Номенклатура	SN74HC595N
Производитель	TI
ЧипСити Номер продукта	CC30222
Категория продукта	Регистр сдвига
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	16 Pin
Корпус/Пакет	PDIP-16
Цифровой Логический Уровень	CMOS
Напряжение Питания (DC)	2.00V ~ 6.00V
Рабочее Напряжение	2V ~ 6V
Количество Выходных Интерфейсов	9 Output
Количество Цепей	1 Circuit
Количество Стежков	16 Position
Количество Битов	8 Bit
Узлы Напряжения	6.00 V, 5.00 V, 2.00 V
Привод Выходного Тока	-1.00 mA
Количество входов	1 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2V ~ 6V
Напряжение питания (Макс)	6 V
Напряжение питания (мин)	2 V
Длина	19.3 mm
Ширина	6.35 mm
Высота	4.57 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

SN74HC595N описание продукта

The SN74HC595N device contain an 8 bit serial in, parallel out shift register that feeds an 8 bit D type storage register. The storage register has parallel 3 state outputs. Separate clocks are provided for both the shift and storage register. The shift register has a direct overriding clear (SRCLR) input, serial (SER) input, and serial outputs for cascading. When the output-enable (OE) input is high, the outputs are in the high-impedance state. Both the shift register clock (SRCLK) and storage register clock (RCLK) are positive-edge triggered. If both clocks are connected together, the shift register always is one clock pulse ahead of the storage register.
8 bit serial-in, parallel-out shift
Wide operating voltage range of 2V to 6V
High current 3 state outputs can drive up To 15 LSTTL loads
Low power consumption: 80µA max.
±6-mA output drive at 5V
Low input current: 1µA max.
Shift register has direct clear
