SN74HC595DW Купить - TI Регистр сдвига

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

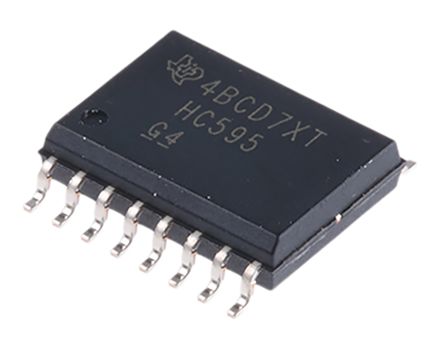

SN74HC595DW

TEXAS INSTRUMENTS SN74HC595DW Shift Register, HC Family, 74HC595, Serial to Parallel, 1Element, 8Bit, SOIC, 16Pins

Наличие: 1,081 шт.

Адрес доставки: Москва

Цена: ₽ 27.44

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC5421023

Категория продукта:

Регистр сдвига

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN74HC595DW характеристики

Атрибут	Значение атрибута
Номенклатура	SN74HC595DW
Производитель	TI
ЧипСити Номер продукта	CC5421023
Категория продукта	Регистр сдвига
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Частота	42 MHz
Напряжение Питания (DC)	2.00V ~ 6.00V
Количество Выходных Интерфейсов	9 Output
Количество Стежков	16 Position
Количество Битов	8 Bit
Узлы Напряжения	6.00 V, 5.00 V, 2.00 V
Привод Выходного Тока	-1.00 mA
Количество входов	1 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2V ~ 6V
Напряжение питания (Макс)	6 V
Напряжение питания (мин)	2 V
Длина	10.28 mm
Ширина	7.52 mm
Высота	2.35 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	Yes
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

SN74HC595DW описание продукта

The SN74HC595DW is a 8-bit Shift Register with 3-state output registers. It contains an 8-bit, serial-in, parallel-out shift register that feeds an 8-bit D-type storage register. The storage register has parallel 3-state outputs. Separate clocks are provided for both the shift and storage register. The shift register has a direct overriding clear (SRCLR\\) input, serial (SER) input and serial outputs for cascading. When the OE\ input is high, the outputs are in the high-impedance state.
High-current 3-state outputs can drive up to 15 LSTTL loads
80µA Maximum ICC low power consumption
Typical tpd = 13ns
±6mA Output drive at 5V
1µA Maximum low input current
Direct clear
Green product and no Sb/Br

Показывать

SN74HC595DW Даташит PDF

27 страницы, 1168 КБ

04/24/2015
