SN74HC595DR Купить - TI Регистр сдвига

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

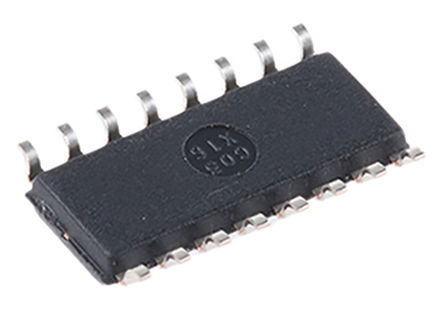

SN74HC595DR

8Bit Shift Registers With 3-State Output Registers 16-SOIC -40℃ to 85℃

Наличие: 9,410 шт.

Адрес доставки:

Цена: ₽ 17.25

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC25344

Категория продукта:

Регистр сдвига

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN74HC595DR характеристики

Атрибут	Значение атрибута
Номенклатура	SN74HC595DR
Производитель	TI
ЧипСити Номер продукта	CC25344
Категория продукта	Регистр сдвига
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Частота	42 MHz
Напряжение Питания (DC)	2.00V ~ 6.00V
Рабочее Напряжение	2V ~ 6V
Количество Выходных Интерфейсов	9 Output
Количество Цепей	4 Circuit
Количество Стежков	16 Position
Количество Битов	8 Bit
Узлы Напряжения	6.00 V, 5.00 V, 2.00 V
Привод Выходного Тока	-1.00 mA
Количество входов	1 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2V ~ 6V
Напряжение питания (Макс)	6 V
Напряжение питания (мин)	2 V
Длина	9.9 mm
Ширина	3.91 mm
Высота	1.58 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/12/17
ECCN кодекс	EAR99
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

SN74HC595DR описание продукта

The SN74HC595DR is a 8-bit Shift Register with 3-state output registers feeds an D-type storage register. The storage register has parallel 3-state outputs. Separate clocks are provided for the shift register. The shift register has a direct overriding clear (SRCLR) input, serial (SER) input and serial outputs for cascading. When the output-enable (OE) input is high, the outputs are in the high-impedance state.
Wide operating voltage range
High-current 3-state outputs can drive up to 15 LSTTL loads
Low power consumption
13ns Typical TPD
±6mA Output drive at 5V
Green product and no Sb/Br
This device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.

Показывать

SN74HC595DR Даташит PDF

36 страницы, 1364 КБ

02/10/2016
