SN74AUP1G97DSFR Купить - TI Логический чип

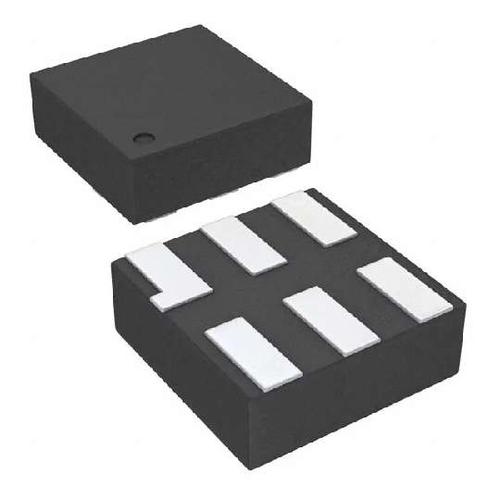

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

SN74AUP1G97DSFR

Multi Function Gate 1Element 2IN CMOS 6Pin X2SON T/R

Наличие: 1,212 шт.

Адрес доставки: Москва

Цена: ₽ 76.82

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC42198996

Категория продукта:

Логический чип

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN74AUP1G97DSFR характеристики

Атрибут	Значение атрибута
Номенклатура	SN74AUP1G97DSFR
Производитель	TI
ЧипСити Номер продукта	CC42198996
Категория продукта	Логический чип
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	6 Pin
Корпус/Пакет	X2SON-6
Напряжение Питания (DC)	800mV ~ 3.60V
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	3.6 V
Количество Цепей	1 Circuit
Количество Битов	1 Bit
Время Задержки Распространения	8.80 ns
Узлы Напряжения	3.30 V, 2.50 V, 1.80 V
Количество Вентилей	1 Gate
Количество входов	3 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	0.8V ~ 3.6V
Напряжение питания (Макс)	3.6 V
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

SN74AUP1G97DSFR описание продукта

DESCRIPTION/ORDERING INFORMATION
The AUP family is TI"s premier solution to the industry"s low-power needs in battery-powered portable
applications. This family ensures a very low static- and dynamic-power consumption across the entire V
CC range of 0.8 V to 3.6 V, resulting in increased battery life (see Figure 1). This product also maintains excellent signal integrity (see the very low undershoot and overshoot characteristics shown in Figure 2).
FEATURES
• Available in the Texas Instruments NanoStar™ Package
• Low Static-Power Consumption (ICC= 0.9 mA Max)
• Low Dynamic-Power Consumption (Cpd= 4.8 pF Typ at 3.3 V)
• Low Input Capacitance (CI= 1.5 pF Typ)
• Low Noise – Overshoot and Undershoot <10% of VCC
• Ioff Supports Partial-Power-Down Mode Operation
• Includes Schmitt-Trigger Inputs
• Wide Operating VCC Range of 0.8 V to 3.6 V
• Optimized for 3.3-V Operation
• 3.6-V I/O Tolerant to Support Mixed-Mode Signal Operation
• tpd = 5.6 ns Max at 3.3 V
• Suitable for Point-to-Point Applications
• Latch-Up Performance Exceeds 100 mA Per JESD 78, Class II
• ESD Performance Tested Per JESD 22
– 2000-V Human-Body Model (A114-B, Class II)
– 1000-V Charged-Device Model (C101)

Показывать

SN74AUP1G97DSFR Даташит PDF

28 страницы, 1285 КБ

01/09/2015

просматривать

SN74AUP1G97DSFR Даташит PDF

26 страницы, 1102 КБ

просматривать

SN74AUP1G97DSFR Даташит PDF

30 страницы, 1383 КБ

09/11/2016

просматривать

SN74AUP1G97DSFR Даташит PDF

32 страницы, 1475 КБ

03/04/2017

просматривать

SN74AUP1G97DSFR Даташит PDF

30 страницы, 1383 КБ

09/06/2015

просматривать
