SN7438N Купить - TI Логический чип

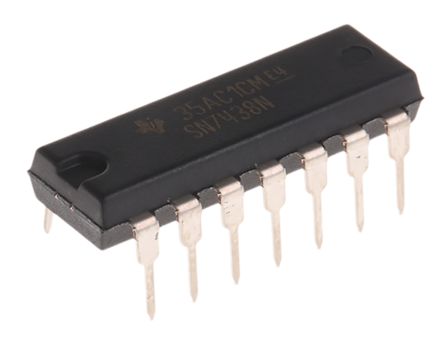

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

SN7438N

TEXAS INSTRUMENTS SN7438N NAND Buffer, TTL38, 2Input, 48mA, 4.75V to 5.25V, DIP-14

Наличие: 349 шт.

Адрес доставки: Москва

Цена: ₽ 124.09

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC20145538

Категория продукта:

Логический чип

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN7438N характеристики

Атрибут	Значение атрибута
Номенклатура	SN7438N
Производитель	TI
ЧипСити Номер продукта	CC20145538
Категория продукта	Логический чип
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	14 Pin
Корпус/Пакет	PDIP-14
Напряжение Питания (DC)	4.75V ~ 5.25V
Количество Выходных Интерфейсов	1 Output
Выходной Ток	48 mA
Количество Цепей	4 Circuit
Количество Стежков	14 Position
Количество Битов	4 Bit
Время Задержки Распространения	22.0 ns
Узлы Напряжения	5.00 V
Ток Покоя	34.0 mA
Количество Вентилей	4 Gate
Количество входов	2 Input
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Напряжение питания	4.75V ~ 5.25V
Напряжение питания (Макс)	5.25 V
Напряжение питания (мин)	4.75 V
Длина	19.3 mm
Ширина	6.35 mm
Высота	4.57 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

SN7438N описание продукта

The SN7438N is a quad 2-input positive-NAND buffers with open collector outputs contains four independent circuits. The open-collector outputs require pull-up resistors to perform correctly. This device may be connected to other open-collector outputs to implement active-low wired-OR or active-high wired-AND functions. Open-collector devices are often used to generate high VOH levels.
