SN65LVDM176D Купить - TI Чип интерфейса

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

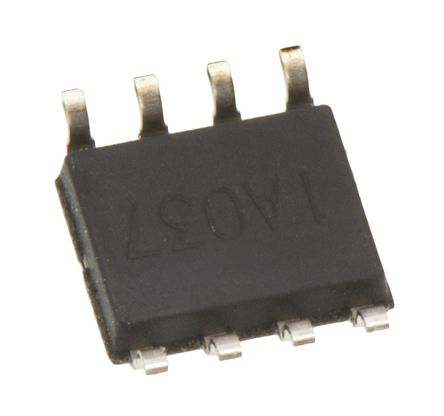

SN65LVDM176D

M-LVDS PHY (<500Mbps) Half-Duplex LVDM Transceiver LVDS Transceiver 400Mbps 0.454V 8Pin SOIC Tube

Наличие: 83 шт.

Адрес доставки: Москва

Цена: ₽ 283.77

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC15902110

Категория продукта:

Чип интерфейса

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN65LVDM176D характеристики

Атрибут	Значение атрибута
Номенклатура	SN65LVDM176D
Производитель	TI
ЧипСити Номер продукта	CC15902110
Категория продукта	Чип интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Напряжение Питания (DC)	3.00V (min)
Выходной Ток	8 mA
Ток Питания	15 mA
Количество Цепей	1 Circuit
Количество Стежков	8 Position
Рассеяние Мощности	725 W
Скорость Передачи Данных	400 Mbps
Входной ток (мин)	20 µA
Количество входов	1 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	725 mW
Напряжение питания	3V ~ 3.6V
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	3 V
Длина	4.9 mm
Ширина	3.91 mm
Высота	1.58 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

SN65LVDM176D описание продукта

The SN65LVDM176D is a half-duplex LVDM Transceiver uses low-voltage differential signaling (LVDS) to achieve signaling rates as high as 400 Mbit/s. The circuits are similar to TIA/EIA-644 standard compliant devices (SN65LVDS) counterparts except that the output current of the drivers is doubled. This modification provides a minimum differential output voltage magnitude of 247mV into a 50R load and allows double-terminated lines and half-duplex operation. The receivers detect a voltage difference of less than 50mV with up to 1V of ground potential difference between a transmitter and receiver. The intended application of this device and signaling technique is for half-duplex or multiplex baseband data transmission over controlled impedance media of approximately 100R characteristic impedance. The transmission media may be printed-circuit board traces, backplanes or cables.
Designed for signalling rates of 400 Mbit/s
ESD protection exceeds 15kV on bus pins
Low-voltage differential signalling
Valid output with as little as 50mV input voltage difference
1.7ns Driver, 3.7ns receiver propagation delay times
LVTTL levels are 5V tolerant
Bus pins are high impedance when disabled or with VCC less than 1.5V
Open-circuit fail-safe receiver
Green product and no Sb/Br
