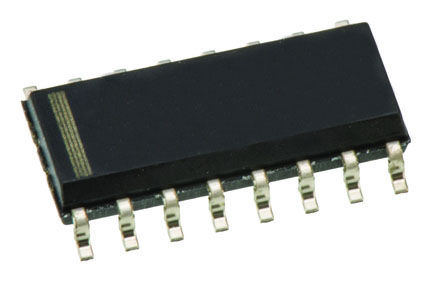

SG3524D

Voltage Mode PWM Controller 100mA 450kHz 16Pin SOIC Tube

Наличие: 404 шт.

Адрес доставки: Москва

Цена: ₽ 50.17

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC7311564

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SG3524D характеристики

Атрибут	Значение атрибута
Номенклатура	SG3524D
Производитель	TI
ЧипСити Номер продукта	CC7311564
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Частота	450 kHz
Напряжение Питания (DC)	8.00V (min)
Количество Выходных Интерфейсов	2 Output
Входное Напряжение (DC)	40.0 V
Выходное Напряжение	5.4 V
Выходной Ток	50 mA
Количество Каналов	1 Channel
Количество Стежков	16 Position
Ток Покоя	8.00 mA
Количество Регулируемых Выходов	2 Output
Время Нарастания	200 ns
Частота Переключения	450 kHz
Топология	Buck, Boost, Flyback, Forward, Full-Bridge, Half-Bridge, Push-Pull
Рабочий цикл	45 %
Максимальный рабочий цикл	45 %
Время падения	100 ns
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Напряжение питания	8.40 VDC
Напряжение питания (Макс)	40 V
Напряжение питания (мин)	8 V
Входное напряжение	40 V
Длина	9.9 mm
Ширина	3.91 mm
Высота	1.58 mm
Рабочая Температура	0℃ ~ 70℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

SG3524D описание продукта

The SG3524D is a regulating pulse-width Modulator incorporate all the functions required in the construction of a regulating power supply, inverter or switching regulator on a single chip. They also can be used as the control element for high-power-output applications. The SG3524 were designed for switching regulators of either polarity, transformer-coupled DC-to-DC converters, transformerless voltage doublers and polarity-converter applications employing fixed-frequency, pulse-width modulation (PWM) techniques. The complementary output allows either single-ended or push-pull application. Each device includes an on-chip regulator, error amplifier, programmable oscillator, pulse-steering flip-flop, two uncommitted pass transistors, a high-gain comparator and current-limiting and shutdown circuitry.
Complete with power-control circuitry
Uncommitted outputs for single-ended or push-pull
8mA Typical standby current
Green product and no Sb/Br
This device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
