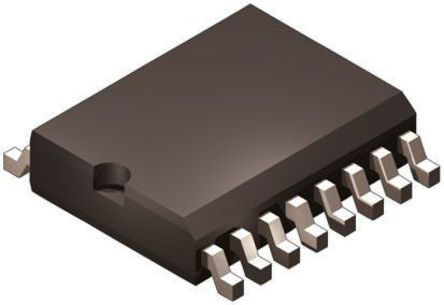

ADM2490EBRWZ

ADI

5kV Signal Isolated, High Speed (16Mbps), ESD Protected, Full Duplex RS-485 Transceiver

Наличие: 36 шт.

Адрес доставки: Москва

Цена: ₽ 463.28

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC703578

Категория продукта:

Чип интерфейса

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADM2490EBRWZ характеристики

Атрибут	Значение атрибута
Номенклатура	ADM2490EBRWZ
Производитель	ADI
ЧипСити Номер продукта	CC703578
Категория продукта	Чип интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Напряжение Питания (DC)	2.70V (min)
Рабочее Напряжение	3V, 5V
Ток Питания	60 mA
Количество Каналов	2 Channel
Количество Стежков	16 Position
Скорость Передачи Данных	10.0 Mbps
Напряжение Изоляции	5000 Vrms
Рабочая температура (Макс)	105 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	3V, 5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2.7 V
Длина	10.5 mm
Ширина	7.6 mm
Высота	2.35 mm
Рабочая Температура	-40℃ ~ 105℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ADM2490EBRWZ описание продукта

The ADM2490EBRWZ is a Full-duplex iCoupler® Isolated RS-485 Transceiver suitable for high speed, full-duplex communication on multipoint transmission lines. The device employs the iCoupler® technology to combine a 2-channel isolator, a three-state differential line driver and a differential input receiver. The differential transmitter outputs and receiver inputs feature electrostatic discharge circuitry that provides protection to ±8kV using the human body model (HBM). The logic side of the device can be powered with either a 5 or a 3.3V supply, whereas the bus side requires an isolated 5V supply. The device has current-limiting and thermal shutdown features to protect against output short circuits and situations where bus contention causes excessive power dissipation.
Isolated, full-duplex RS-485/RS-422 transceiver
±8kV ESD protection on RS-485 input/output pins
16Mbps Data rate
Complies with ANSI TIA/EIA-485-A-1998 and ISO 8482:1987 (E)
High common-mode transient immunity (>25kV/µs)
Receiver has open-circuit, fail-safe design
32 Nodes on the bus
Thermal shutdown protection
ESD sensitive device, take proper precaution while handling the device.

Показывать

ADM2490EBRWZ Даташит PDF

16 страницы, 506 КБ

08/13/2008
