SCT10N120 Купить - ST Microelectronics Труба MOS

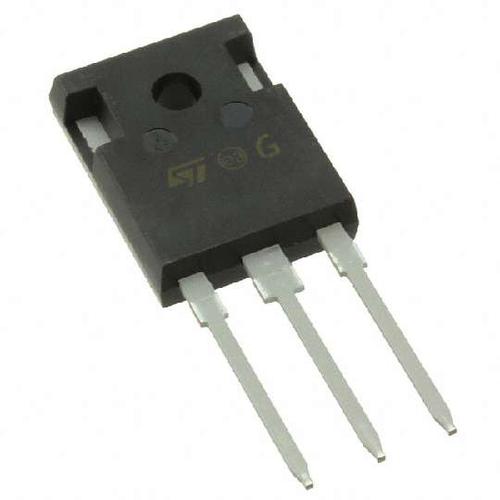

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

SCT10N120

ST Microelectronics

Silicon carbide Power MOSFET 1200V, 12A, 520mOhm (typ., TJ = 150 C) in an HiP247 package

Наличие: 83 шт.

Адрес доставки: Москва

Цена: ₽ 603.54

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC13417765

Категория продукта:

Труба MOS

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SCT10N120 характеристики

Атрибут	Значение атрибута
Номенклатура	SCT10N120
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC13417765
Категория продукта	Труба MOS
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	TO-247-3
Количество Стежков	3 Position
Сопротивление Сток-исток (Открытого Канала)	0.5 Ω
Рассеяние Мощности	150 W
Пороговое Напряжение	3.5 V
Входная Ёмкость	290 pF
Напряжение Сток-исток (Vds)	1200 V
Время Нарастания	12 ns
Входная емкость (Ciss)	290pF @400V(Vds)
Время падения	17 ns
Рабочая температура (Макс)	200 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	150000 mW
Рабочая Температура	-55℃ ~ 200℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

SCT10N120 описание продукта

This silicon carbide Power MOSFET is produced exploiting the advanced, innovative properties of wide bandgap materials. This results in unsurpassed on-resistance per unit area and very good switching performance almost independent of temperature. The outstanding thermal properties of the SiC material, combined with the device’s housing in the proprietary HiP247™ package, allows designers to use an industry-standard outline with significantly improved thermal capability. These features render the device perfectly suitable for high-efficiency and high power density applications.
**Key Features**
Very tight variation of on-resistance vs. temperature
Slight variation of switching losses vs. temperature
Very high operating temperature capability (TJ =200 °C)
Very fast and robust intrinsic body diode
Low capacitance
