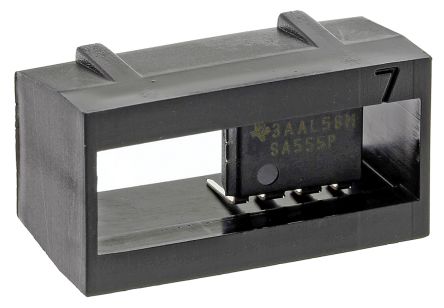

SA555P

TEXAS INSTRUMENTS SA555P Timer, Oscillator & Pulse Generator IC, 500kHz, Bipolar, Astable, Monostable, 4.5V to 16V, DIP-8

Наличие: 4,000 шт.

Адрес доставки: Москва

Цена: ₽ 16.44

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC1262583

Категория продукта:

Деталь тактового сигнала

3D модель

Оплата:

Обновлено 23.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SA555P характеристики

Атрибут	Значение атрибута
Номенклатура	SA555P
Производитель	TI
ЧипСити Номер продукта	CC1262583
Категория продукта	Деталь тактового сигнала
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	PDIP-8
Частота	500 kHz
Напряжение Питания (DC)	4.50V (min)
Ток Питания	10 mA
Количество Стежков	8 Position
Входной Ток	15.0 mA
Ток Покоя	2.00 mA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	4.5V ~ 16V
Напряжение питания (Макс)	16 V
Напряжение питания (мин)	4.5 V
Длина	9.81 mm
Ширина	6.35 mm
Высота	4.57 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

SA555P описание продукта

The SA555P is a Precision Timer capable of producing accurate time delay or oscillation. In the mono-stable mode of operation the timed interval is controlled by a single external resistor and capacitor network. In the a-stable mode of operation the frequency and duty cycle can be controlled independently with two external resistors and a single external capacitor. The threshold and trigger levels normally are 2/3rd and 1/3rd respectively of VCC. When the trigger input falls below the trigger level the flip-flop is set and the output goes high. If the trigger input is above the trigger level and the threshold input is above the threshold level, the flip-flop is reset and the output is low. When RESET goes low the flip-flop is reset and the output goes low. When the output is low a low-impedance path is provided between discharge and ground.
Timing from microseconds to hours
Adjustable duty cycle
TTL-compatible output can sink or source up to 200mA
Green product and no Sb/Br

Показывать

SA555P Даташит PDF

34 страницы, 1290 КБ

09/18/2014
