RT114730 Купить - TE Connectivity Реле Мощности

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

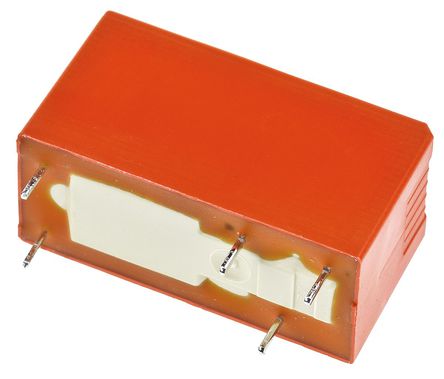

RT114730

TE Connectivity

Power Relay 230VAC 12A SPDT (( 29mm 12.7mm 15.7mm)) Through Hole

Наличие: 5,171 шт.

Адрес доставки: Москва

Цена: ₽ 515.81

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

TE Connectivity

ЧипСити Номер продукта:

CC16215046

Категория продукта:

Реле Мощности

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

RT114730 характеристики

Атрибут	Значение атрибута
Номенклатура	RT114730
Производитель	TE Connectivity
ЧипСити Номер продукта	CC16215046
Категория продукта	Реле Мощности
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	5 Pin
Номинальное Напряжение (AC)	250 V
Номинальный Ток	12 A
Тип Контактов	SPDT
Потребляемая Мощность	0.75 VA
Напряжение Отпадания	34.5 V
Номинальный Ток Контактов	12 A
Напряжение Катушки	230 VAC
Напряжение Катушки (AC)	230 V
Сопротивление Катушки	32.5 kΩ
Мощность Катушки (AC)	740 mW
Мощность катушки	0.74 VA
Максимальная входная мощность	3 KVA
Максимальный Ток Переключения	12 A
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	-40 ℃
Уровень напряжения	230 VAC
Длина	29 mm
Ширина	15.7 mm
Высота	15.7 mm
Материал Контакта	Silver Nickel
Рабочая Температура	-40℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Box, Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ELV Комплаенс	Compliant
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/06/16
HTS кодекс	8536410050
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

RT114730 описание продукта

The Power PCB Relay RT1 series from TE Connectivity are through hole PCB relays used for general purpose applications. These relays are used in boiler control, timers, garage door control, POS automation and interface modules.
SPDT or SPST-NO contact configurations
AC and DC coils available based on ordering
Switching capacity of 12A or 16A at 250VAC based on versions
5KV/10mm isolation between coil and contact
Ambient temperature of 85°C (DC coil)
WG version has product in accordance to IEC 60335-1
Reflow version for THR (Through-Hole Reflow) soldering process
Compliance to VDE, UL, CSA and CQC standards
Available in flux proof and wash tight version
Class F coil isolation
