REF02AZ Купить - ADI Опорный чип напряжения

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

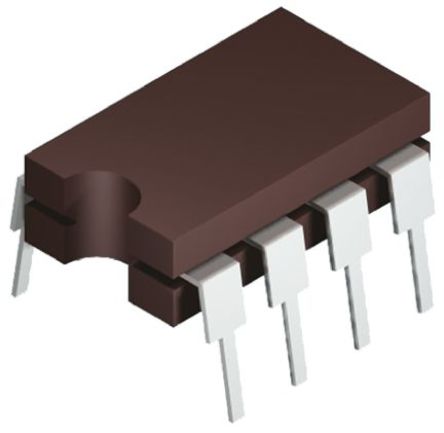

REF02AZ

ADI

V-Ref Precision 5V 21mA 8Pin CDIP N

Наличие: 40 шт.

Адрес доставки: Москва

Цена: ₽ 1,447.49

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC463795

Категория продукта:

Опорный чип напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

REF02AZ характеристики

Атрибут	Значение атрибута
Номенклатура	REF02AZ
Производитель	ADI
ЧипСити Номер продукта	CC463795
Категория продукта	Опорный чип напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	CDIP-8
Допустимое Отклонение Ёмкости	±0.3 %
Входное Напряжение (DC)	7.00V ~ 40.0V
Выходное Напряжение	5 V
Выходной Ток	10 mA
Ток Питания	1.4 mA
Количество Каналов	1 Channel
Максимальное входное напряжение	40 V
Выходное напряжение (Макс)	5.015 V
Выходное напряжение (мин)	5 V
Выходной ток (Макс)	10 mA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
точность	±0.15 %
Входное напряжение	7V ~ 40V
Длина	10.29 mm
Ширина	7.87 mm
Высота	3.56 mm
Рабочая Температура	-55℃ ~ 125℃ (TA)
Коэффициент Температуры	±8.5 ppm/℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

REF02AZ описание продукта

GENERAL DESCRIPTION
The REF02 precision voltage reference providesa stable5 V output that can be adjustedover a ±6% range with minimal effect on temperature stability. Single-supply operation over an input voltage range of7 V to40 V,low current drain of1 mA, and excellent temperature stability are achieved with an improved band gap design. Low cost, low noise,and low power make the REF02 anexcellent choice when ever a stable voltage reference is required. Applications include DACs and ADCs, portable instrumentation, and digital volt meters. The versatility ofthe REF02 is enhanced byits use as a monolithic temperature transducer. For new designs, refer to the ADR02.
FEATURES
5 V output: ±0.3% maximum
Temperature voltage output: 1.96 mV/°C
Adjustmentrange: ±3%minimum
Excellent temperature stability: 8.5 ppm/°C maximum
Low noise: 15µV p-p maximum
Low supply current: 1.4 mA maximum
Wide input voltage range: 7 V to 40 V
Highload-drivingcapability: 10 mA
No external components
Short-circuit proof

Показывать

REF02AZ Даташит PDF

16 страницы, 253 КБ
