REF02AP Купить - TI Опорный чип напряжения

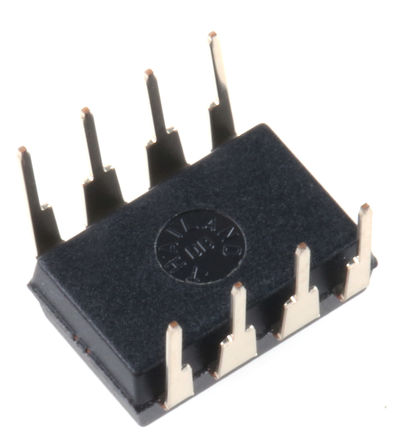

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

REF02AP

Series Voltage Reference +5V Precision Voltage Reference V-Ref Precision 5V 21mA 8Pin PDIP Tube

Наличие: 425 шт.

Адрес доставки: Москва

Цена: ₽ 652.99

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC5014282

Категория продукта:

Опорный чип напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

REF02AP характеристики

Атрибут	Значение атрибута
Номенклатура	REF02AP
Производитель	TI
ЧипСити Номер продукта	CC5014282
Категория продукта	Опорный чип напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	PDIP-8
Номинальный Ток	21.0 mA
Допустимое Отклонение Ёмкости	±0.3 %
Входное Напряжение (DC)	8.00V ~ 33.0V
Выходное Напряжение	5 V
Выходной Ток	21 mA
Ток Питания	1.4 mA
Количество Каналов	1 Channel
Количество Стежков	8 Position
Ток Покоя	1.00 mA
Максимальное входное напряжение	40 V
Выходное напряжение (Макс)	5.015 V
Выходное напряжение (мин)	5 V
Выходной ток (Макс)	21 mA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
точность	±0.2 %
Уровень напряжения	5 V
Входное напряжение	8V ~ 40V
Длина	9.81 mm
Ширина	6.35 mm
Высота	4.57 mm
Рабочая Температура	-40℃ ~ 85℃
Коэффициент Температуры	±15 ppm/℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

REF02AP описание продукта

The REF02 is a precision 5V voltage reference. The drift is laser trimmed to 10ppm/°C max over the extended industrial and military temperature range. The REF02 provides a stable 5V output that can be externally adjusted over a ±6% range with minimal effect on temperature stability. The REF02 operates from a single supply with an input range of 8V to 40V with a very low current drain of 1mA, and excellent temperature stability due to an improved design. Excellent line and load regulation, low noise, low power, and low cost make the REF02 the best choice whenever a 5V voltage reference is required. Available package options are DIP-8 and SO-8. The REF02 is an ideal choice for portable instrumentation, temperature transducers, Analog-to-Digital (A/D) and Digitalto- Analog (D/A) converters, and digital voltmeters.

Показывать

REF02AP Даташит PDF

15 страницы, 531 КБ

03/28/2012
