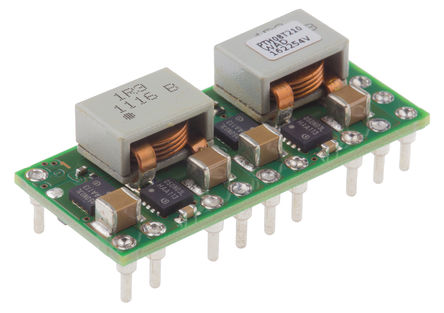

PTH08T210WAD

Module DC-DC 1Out 0.7V to 3.6V 30A 14Pin DIP Module

Наличие: 125 шт.

Адрес доставки: Москва

Цена: ₽ 3,779.18

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC7755103

Категория продукта:

Преобразователь DC-DC

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

PTH08T210WAD характеристики

Атрибут	Значение атрибута
Номенклатура	PTH08T210WAD
Производитель	TI
ЧипСити Номер продукта	CC7755103
Категория продукта	Преобразователь DC-DC
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	14 Pin
Корпус/Пакет	DIP-14
Частота	480 kHz
Напряжение Питания (DC)	12.0 V
Номинальная Мощность	90 W
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	4.50V ~ 14.0V
Выходное Напряжение	0.7V ~ 3.6V
Выходной Ток	30 A
Количество Регулируемых Выходов	1 Output
Топология	Buck
Максимальное входное напряжение	14 V
Входное напряжение (мин)	5.5 V
Входное напряжение (макс. Постоянный ток)	14 V
Входное напряжение (мин мин.)	5.5 v
Выходное напряжение (Макс)	3.6 V
Выходное напряжение (мин)	700 mV
Выходной ток (Макс)	25 A
Максимальная входная мощность	90 W
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Входное напряжение	5.5V ~ 14V
Длина	34.8 mm
Ширина	15.75 mm
Высота	8.5 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

PTH08T210WAD описание продукта

The PTH08T210WAD is a 1-output through-mount non-isolated adjust Power Module with TurboTrans™. The PTH08T210W is a high-performance 30A rated power module which utilizes a multi-phase, switch-mode topology. This module represents the 2nd generation of the PTH series power modules which include a reduced footprint and improved features. Operating from an input voltage range of 5.5 to 14V, the PTH08T210W requires a single resistor to set the output voltage to any value over the range, 0.7 to 3.6V. The wide input voltage range makes the PTH08T210W particularly suitable for advanced computing and server applications that uses a loosely regulated 8 to 12V intermediate distribution bus. The module uses double-sided surface mount construction to provide a low profile and compact footprint. A new feature included in this 2nd generation of PTH and PTV modules is TurboTrans technology (patent pending).
Wide-output voltage adjust (0.7 to 3.6V)
Efficiencies up to 96%
±1.5% Total output voltage variation
ON/OFF inhibit
Differential output voltage remote sense
Adjustable under-voltage lockout
Output over-current protection (non-latching, auto-reset)
Point-of-load alliance (POLA) compatible
Designed to meet ultra-fast transient requirements up to 300A/µs
Auto-Track sequencing
Multi-phase, switch-mode topology
