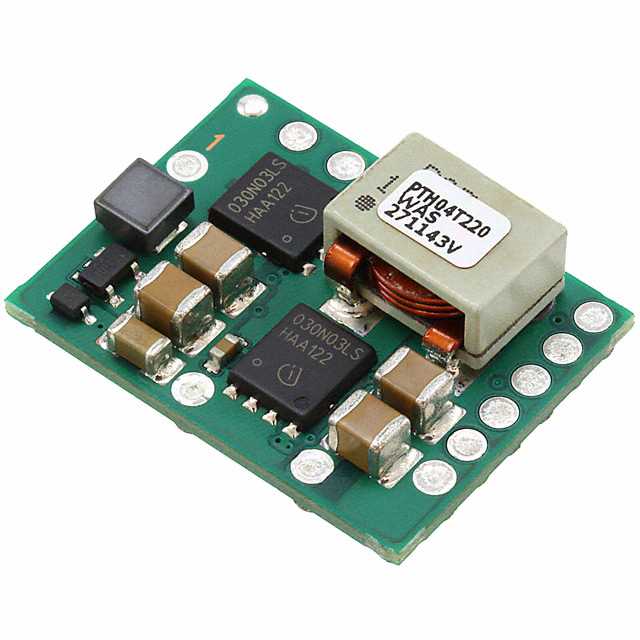

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

PTH04000WAH

Module DC-DC 3.3V/5Vin 1Out 0.9V to 3.6V 3A 6Pin DIP Module

Наличие: 294 шт.

Адрес доставки: Москва

Цена: ₽ 677.87

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC2650004

Категория продукта:

Преобразователь DC-DC

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

PTH04000WAH характеристики

Атрибут	Значение атрибута
Номенклатура	PTH04000WAH
Производитель	TI
ЧипСити Номер продукта	CC2650004
Категория продукта	Преобразователь DC-DC
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	6 Pin
Корпус/Пакет	DIP-6
Частота	700 kHz
Напряжение Питания (DC)	5.00 V
Номинальная Мощность	10 W
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	3.00V ~ 5.50V
Выходное Напряжение	0.9V ~ 3.6V
Выходной Ток	3 A
Количество Регулируемых Выходов	1 Output
Топология	Buck
Максимальное входное напряжение	5.5 V
Входное напряжение (мин)	3 V
Входное напряжение (макс. Постоянный ток)	5.5 V
Входное напряжение (мин мин.)	3 v
Выходное напряжение (Макс)	3.6 V
Выходное напряжение (мин)	900 mV
Выходной ток (Макс)	3 A
Максимальная входная мощность	10.8 W
Максимальная входная мощность	10.8 W
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Входное напряжение	3.3V ~ 5V
Длина	18.92 mm
Ширина	12.57 mm
Высота	8.5 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

PTH04000WAH описание продукта

The PTH04000WAH is a 10.8W through hole-mount non-isolated Adjustable Switching Regulator with Auto-Track™ sequencing. The PTH04000W is a highly integrated switching regulator module that delivers up to 3A of output current. Occupying a small PCB area, the PTH04000W provides output current at a high efficiency and with minimal power dissipation, thereby eliminating the need for a heat sink. The input voltage range of the PTH04000W is from 3 to 5.5V, allowing operation from either a 3.3 or 5V input bus. Using state-of-the-art switched-mode power-conversion technology, the PTH04000W can step down to voltages as low as 0.9V from a 5V input bus, with typically less than 1W of power dissipation. The output voltage can be adjusted to any voltage over the range, 0.9 to 3.6V, using a single external resistor. This feature simplifies the task of supply voltage sequencing in a power system by enabling modules to track each other or any external voltage, during power up and down.
ON/OFF inhibit
Under-voltage lockout (UVLO)
Output overcurrent protection (non-latching, auto-reset)
Over-temperature protection
Point-of-Load Alliance (POLA)™ compatible
94% Efficiency
