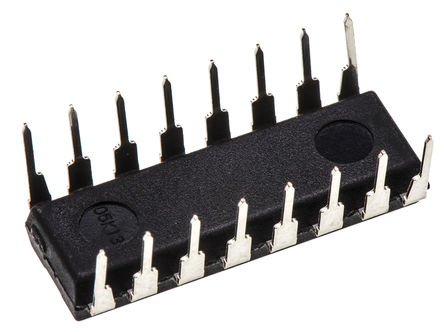

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

PCF8574N

I/O Expander, 8Bit, 100kHz, I2C, 2.5V, 6V, DIP

Наличие: 510 шт.

Адрес доставки: Москва

Цена: ₽ 178.73

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC3879796

Категория продукта:

Чип интерфейса

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

PCF8574N характеристики

Атрибут	Значение атрибута
Номенклатура	PCF8574N
Производитель	TI
ЧипСити Номер продукта	CC3879796
Категория продукта	Чип интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	16 Pin
Корпус/Пакет	PDIP-16
Напряжение Питания (DC)	2.50V ~ 6.00V
Количество Выходных Интерфейсов	8 Output
Количество Каналов	1 Channel
Количество Стежков	16 Position
Тактовая Частота	100 kHz
Количество Битов	8 Bit
Узлы Напряжения	5.00 V, 3.30 V
Количество входов и выходов	8 Input IO
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2.5V ~ 6V
Напряжение питания (Макс)	6 V
Напряжение питания (мин)	2.5 V
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

PCF8574N описание продукта

The PCF8574N is a 8-bit input/output (I/O) Expander for the two-line bidirectional bus (I²C) is designed for 2.5 to 6V VCC operation. This device provides general-purpose remote I/O expansion for most microcontroller families by way of the I²C interface (serial clock (SCL), serial data (SDA)). The device features an 8-bit quasi-bidirectional I/O port (P0-P7), including latched outputs with high-current drive capability for directly driving LEDs. Each quasi-bidirectional I/O can be used as an input or output without the use of a data-direction control signal. At power on, the I/Os are high. In this mode, only a current source to VCC is active.
Low Standby-current Consumption of 10µA Maximum
I²C to Parallel-port Expander
Open-drain Interrupt Output
Compatible with Most Microcontrollers
Latched Outputs with High-current Drive Capability for Directly Driving LEDs
Latch-up Performance Exceeds 100mA Per JESD 78, Class II
Device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.

Показывать

PCF8574N Даташит PDF

36 страницы, 1403 КБ

12/01/2015
