PCA9570GMH Купить - NXP Чип интерфейса

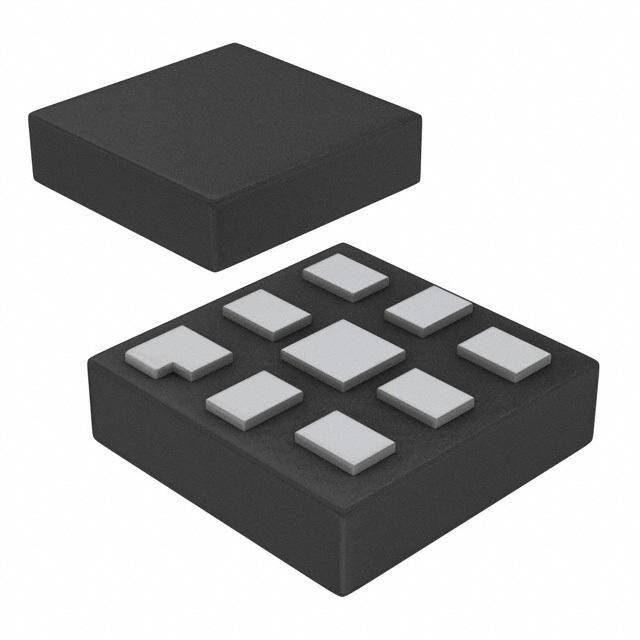

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

PCA9570GMH

NXP

I2C/SMBus GPIO Expander 100kHz/400kHz 3.6V 8Pin XQFN T/R

Наличие: 14,913 шт.

Адрес доставки: Москва

Цена: ₽ 67.42

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

NXP

ЧипСити Номер продукта:

CC18718096

Категория продукта:

Чип интерфейса

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

PCA9570GMH характеристики

Атрибут	Значение атрибута
Номенклатура	PCA9570GMH
Производитель	NXP
ЧипСити Номер продукта	CC18718096
Категория продукта	Чип интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	XQFN-8
Выходной Ток	25 mA
Количество Стежков	8 Position
Тактовая Частота	100 kHz
Количество входов и выходов	4 Input IO
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	1.1V ~ 3.6V
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	1.1 V
Вес	3.390024 mg
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

PCA9570GMH описание продукта

Overview
The PCA9570 is a CMOS device that provides 4 bits of General Purpose parallel Output (GPO) expansion in low voltage processor and handheld battery powered mobile applications. It operates at 1 MHz I²C‑bus speeds while maintaining backward compatibility to Fast-mode (400 kHz) and Standard-mode (100 kHz).
The PCA9570 is a streamlined GPO that consists of 4-bit push-pull outputs that offer low current consumption, small packaging options and a low operating voltage range of 1.1 V to 3.6 V. The latched outputs are symmetrical 4 mA current drive capability at 3.3 V to drive various control logic. The PCA9570 output expander provides a simple solution when additional outputs are needed while keeping interconnections and floor space to a minimum, for example, in battery powered mobile applications where PCBs are crowded for interfacing to sensors, push buttons, etc.
The PCA9570 contains an internal Power-On Reset (POR) and a Software Reset feature that initializes the device to its default state.
MoreLess
## Features
* 1 MHz I²C-bus interface with 6 mA SDA sink capability for lightly loaded buses (<100 pF) and improved power consumption
* Compliant with the I²C-bus Fast and Standard modes
* 1.1 V to 3.6 V operation
* Latched outputs with a sink/source capability of 4 mA at 3.3 V
* Readable device ID (manufacturer, device type, and revision)
* Software Reset
* Power-On Reset
* Low standby current
* -40 °C to +85 °C operation
* ESD protection exceeds 2000 V HBM per JESD22-A114 and 1000 V CDM per JESD22-C101
* Latch-up testing is done to JEDEC standard JESD78 which exceeds 100 mA
* Packages offered: TSSOP8, XQFN8 (0.4 mm lead pitch), XQFN8 (0.5 mm lead pitch)
## Target Applications
* Smart phones and tablets
* Portable medical equipment
* Portable instrumentation and test measurement
## Features
