PCA9548APW Купить - NXP Мультиплексор

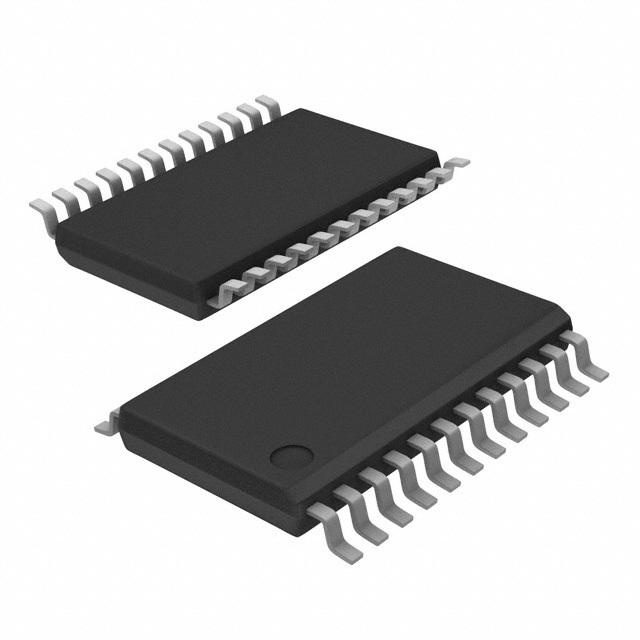

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

PCA9548APW

NXP

I2C Multiplexer 1Element 8IN 24Pin TSSOP

Наличие: 45 шт.

Адрес доставки: Москва

Цена: ₽ 61.93

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

NXP

ЧипСити Номер продукта:

CC17753503

Категория продукта:

Мультиплексор

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

PCA9548APW характеристики

Атрибут	Значение атрибута
Номенклатура	PCA9548APW
Производитель	NXP
ЧипСити Номер продукта	CC17753503
Категория продукта	Мультиплексор
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	24 Pin
Корпус/Пакет	TSSOP
Количество Выходных Интерфейсов	1 Output
Тип Контактов	DPST-NC
Ток Питания	30.0 µA
Количество Цепей	1 Circuit
Количество Стежков	24 Position
Количество Битов	8 Bit
Рассеяние Мощности	0.4 W
Количество входов	8 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2.3V ~ 5.5V
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Unknown
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

PCA9548APW описание продукта

The PCA9548APW is a 8-channel I²C-bus Switch with reset. The PCA9548A is an octal bidirectional translating switch controlled via the I²C-bus. The SCL/SDA upstream pair fans out to eight downstream pairs or channels. Any individual SCx/SDx channel or combination of channels can be selected, determined by the contents of the programmable control register. An active low reset input allows the PCA9548A to recover from a situation where one of the downstream I²C-buses is stuck in a low state. Pulling the RESET pin low resets the I²C-bus state machine and causes all the channels to be deselected as does the internal Power-on reset function. The pass gates of the switches are constructed such that the VDD pin can be used to limit the maximum high voltage which will be passed by the PCA9548A.
1-of-8 Bidirectional translating multiplexer
I²C-bus Interface logic, compatible with SMBus standards
Active low reset input
3 Address pins allowing up to 8 devices on I²C-bus
Channel selection via I²C-bus, one channel at a time
Power-up with all channels deselected except channel 0 which is connected
Low Ron multiplexers
Allows voltage level translation between 1.8, 2.5, 3.3 and 5V buses
No glitch on power-up
Supports hot insertion
Low standby current
6V Tolerant inputs
0Hz to 400kHz Clock frequency
Latch-up testing is done to JEDEC standard JESD78 that exceeds 100mA
ESD sensitive device, take proper precaution while handling the device.

Показывать

PCA9548APW Даташит PDF

30 страницы, 302 КБ

02/05/2013
