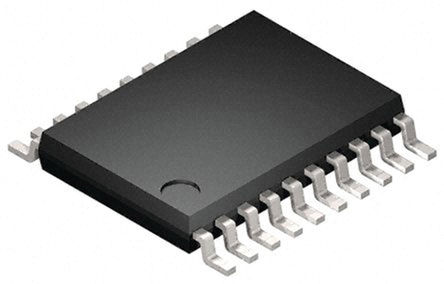

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

PCA9545APW

NXP

I2C Multiplexer 1Element 4IN 20Pin TSSOP

Наличие: 139,846 шт.

Адрес доставки: Москва

Цена: ₽ 21.17

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

NXP

ЧипСити Номер продукта:

CC5336346

Категория продукта:

Мультиплексор

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

PCA9545APW характеристики

Атрибут	Значение атрибута
Номенклатура	PCA9545APW
Производитель	NXP
ЧипСити Номер продукта	CC5336346
Категория продукта	Мультиплексор
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	TSSOP-20
Количество Выходных Интерфейсов	1 Output
Выходной Ток	10 mA
Тип Контактов	4PST
Количество Цепей	1 Circuit
Количество Каналов	8 Channel
Рассеяние Мощности	0.4 W
Время Нарастания	30 ns
Ширина Ленты	0.4 MHz
Количество входов	4 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	400 mW
Длина	6.6 mm
Ширина	4.5 mm
Высота	0.95 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Unknown
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
	Показывать Просмотр аналоги замена

PCA9545APW описание продукта

Overview
The PCA9545A/45B/45C is a quad bidirectional translating switch controlled via the I²C-bus. The SCL/SDA upstream pair fans out to four downstream pairs, or channels. Any individual SCx/SDx channel or combination of channels can be selected, determined by the contents of the programmable control register. Four interrupt inputs, INT0 to INT3, one for each of the downstream pairs, are provided. One interrupt output, INT, acts as an AND of the four interrupt inputs.
An active LOW reset input allows the PCA9545A/45B/45C to recover from a situation where one of the downstream I²C-buses is stuck in a LOW state. Pulling the RESET pin LOW resets the I²C-bus state machine and causes all the channels to be deselected as does the internal power-on reset function.
The pass gates of the switches are constructed such that the VDD pin can be used to limit the maximum high voltage which is passed by the PCA9545A/45B/45C. This allows the use of different bus voltages on each pair, so that 1.8 V or 2.5 V or 3.3 V parts can communicate with 5 V parts without any additional protection. External pull-up resistors pull the bus up to the desired voltage level for each channel. All I/O pins are 5 V tolerant.
The PCA9545A, PCA9545B and PCA9545C are identical except for the fixed portion of the slave address.
MoreLess
## Features
* 1-of-4 bidirectional translating switches
* I²C-bus interface logic; compatible with SMBus standards
* 4 active LOW interrupt inputs
* Active LOW interrupt output
* Active LOW reset input
* 2 address pins allowing up to 4 devices on the I²C-bus
* Alternate address versions A, B and C allow up to a total of 12 devices on the bus for larger systems or to resolve address conflicts
* Channel selection via I²C-bus, in any combination
* Power-up with all switch channels deselected
* Low Ron switches
* Allows voltage level translation between 1.8 V, 2.5 V, 3.3 V and 5 V buses
* No glitch on power-up
* Supports hot insertion
* Low standby current
* Operating power supply voltage range of 2.3 V to 5.5 V
* 5 V tolerant Inputs
* 0 Hz to 400 kHz clock frequency
* ESD protection exceeds 2000 V HBM per JESD22‑A114 and 1000 V CDM per JESD22‑C101
* Latch-up protection exceeds 100 mA per JESD78
* Three packages offered: SO20, TSSOP20, and HVQFN20
## Features

Показывать

PCA9545APW Даташит PDF

8 страницы, 3541 КБ

07/29/2014
