PCA9536DGKR Купить - TI Чип интерфейса

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

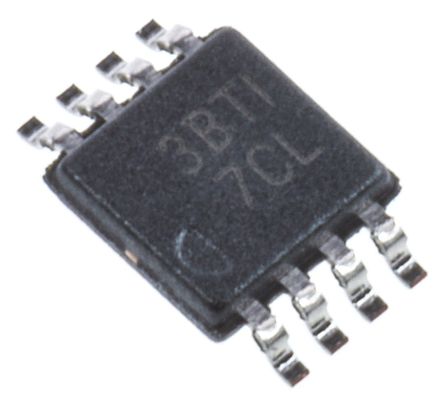

PCA9536DGKR

I2C/SMBus GPIO Expander 100kHz/400kHz 5.5V 8Pin VSSOP T/R

Наличие: 984 шт.

Адрес доставки: Москва

Цена: ₽ 32.92

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC2761729

Категория продукта:

Чип интерфейса

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

PCA9536DGKR характеристики

Атрибут	Значение атрибута
Номенклатура	PCA9536DGKR
Производитель	TI
ЧипСити Номер продукта	CC2761729
Категория продукта	Чип интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	VSSOP-8
Частота	400 kHz
Напряжение Питания (DC)	2.30V ~ 5.50V
Рабочее Напряжение	5.50V (max)
Количество Выходных Интерфейсов	4 Output
Ток Питания	73.0 µA
Количество Стежков	8 Position
Тактовая Частота	400 kHz
Узлы Напряжения	2.70 V, 3.30 V, 3.60 V, 5.00 V
Количество входов и выходов	4 Input IO
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2.3V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2.3 V
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

PCA9536DGKR описание продукта

The PCA9536DGKR is a 4-bit I/O Expander for the two-line bidirectional bus (I²C) is designed for 2.3 to 5.5V VCC operation. It provides general-purpose remote I/O expansion for most microcontroller families via the I²C interface [serial clock (SCL), serial data (SDA)]. The PCA9536 features 4-bit configuration (input or output selection), input port, output port and polarity inversion (active high or active low) registers. At power on, the I/Os are configured as inputs with a weak pull-up to VCC. However, the system master can enable the I/Os as either inputs or outputs by writing to the I/O configuration bits. If no signals are applied externally to the PCA9536, the voltage level is 1 or high, because of the internal pull-up resistors. The data for each input or output is stored in the corresponding input port or output port register. The polarity of the Input Port register can be inverted with the Polarity Inversion register. All registers can be read by the system master.
1µA Maximum low standby current consumption
Input/output configuration register
Polarity inversion register
Internal power-ON reset
No glitch on power-up
Power-up with all channels configured as inputs
Noise filter on SCL/SDA input
Latched outputs with high-current drive maximum capability for directly driving LEDs
Latch-up performance exceeds 100mA per JESD 78, class II
ESD Protection exceeds JESD
Green product and no Sb/Br
Device has limited built-in ESD protection. The leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
