PCA9536D Купить - TI Чип интерфейса

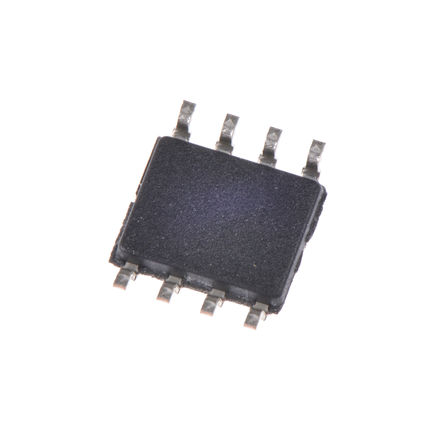

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

PCA9536D

I2C/SMBus GPIO Expander 100kHz/400kHz 5.5V 8Pin SOIC Tube

Наличие: 38,330 шт.

Адрес доставки: Москва

Цена: ₽ 57.22

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC40828158

Категория продукта:

Чип интерфейса

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

PCA9536D характеристики

Атрибут	Значение атрибута
Номенклатура	PCA9536D
Производитель	TI
ЧипСити Номер продукта	CC40828158
Категория продукта	Чип интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Напряжение Питания (DC)	2.30V ~ 5.50V
Рабочее Напряжение	5.50V (max)
Количество Выходных Интерфейсов	4 Output
Количество Стежков	8 Position
Тактовая Частота	400 kHz
Узлы Напряжения	2.70 V, 3.30 V, 3.60 V, 5.00 V
Количество входов и выходов	4 Input IO
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2.3V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2.3 V
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

PCA9536D описание продукта

The PCA9536D is a remote 4-bit I²C and SMBus I/O Expander with configuration registers designed for VCC operation. It provides general-purpose remote I/O expansion for most microcontroller families via the I²C interface (serial clock (SCL), serial data (SDA)). The PCA9536 features 4-bit configuration (input or output selection), input port, output port and polarity inversion (active high or active low) registers. At power on, the I/Os are configured as inputs with a weak pull up to VCC. However, the system master can enable the I/Os as either inputs or outputs by writing to the I/O configuration bits. If no signals are applied externally to the PCA9536, the voltage level is 1 or high, because of the internal pull up resistors. The data for each input or output is stored in the corresponding input port or output port register. The polarity of the input port register can be inverted with the polarity inversion register. All registers can be read by the system master.
1µA Maximum low standby-current consumption
I²C to parallel port expander
Input/output configuration register
Polarity inversion register
Internal power-on reset
No glitch on power up
Power-up with all channels configured as inputs
Noise filter on SCL/SDA inputs
Latch-up performance exceeds 100mA per JESD 78
ESD protection exceeds JESD 22
Green product and no Sb/Br
This device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
