PCA9535PWR Купить - TI Чип интерфейса

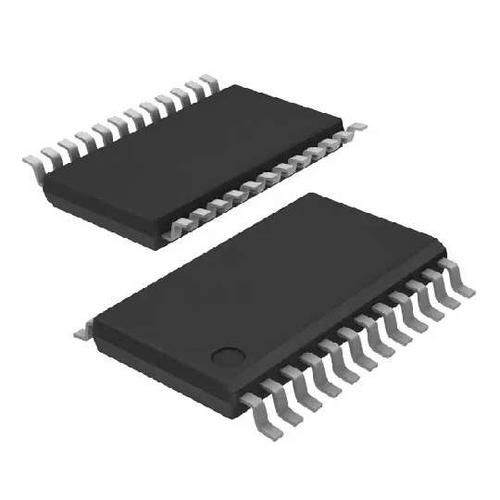

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

PCA9535PWR

TEXAS INSTRUMENTS PCA9535PWR I/O Expander, 16Bit, 400kHz, I2C, SMBus, 2.3V, 5.5V, TSSOP

Наличие: 38,094 шт.

Адрес доставки: Москва

Цена: ₽ 890.51

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC12832964

Категория продукта:

Чип интерфейса

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

PCA9535PWR характеристики

Атрибут	Значение атрибута
Номенклатура	PCA9535PWR
Производитель	TI
ЧипСити Номер продукта	CC12832964
Категория продукта	Чип интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	24 Pin
Корпус/Пакет	TSSOP-24
Напряжение Питания (DC)	2.30V ~ 5.50V
Количество Выходных Интерфейсов	2 Output
Выходной Ток	25 mA
Тактовая Частота	400 kHz
Узлы Напряжения	2.70 V, 3.30 V, 3.60 V, 5.00 V
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2.3V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2.3 V
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Not Recommended for New Designs
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

PCA9535PWR описание продукта

The PCA9535PWR is a remote 16-bit I²C and SMBus low-power I/O Expander with interrupt output and configuration registers. It provides general-purpose remote I/O expansion for most microcontroller families via the I²C interface (serial clock (SCL), serial data (SDA)). The PCA9535 consists of two 8-bit configuration (input or output selection), input port, output port and polarity inversion (active-high or active-low operation) registers. At power on, the I/Os are configured as inputs. The system master can enable the I/Os as either inputs or outputs by writing to the I/O configuration bits. The data for each input or output is kept in the corresponding input or output port register. The polarity of the input port register can be inverted with the polarity inversion register. All registers can be read by the system master.
1µA Maximum low standby-current consumption
I²C to parallel port expander
Open-drain active-low interrupt output
Compatible with most microcontrollers
Address by three hardware address pins for use of up to eight devices
Polarity inversion register
Latched outputs with high-current drive capability for directly driving LEDs
Latch-up performance exceeds 100mA per JESD 78
ESD protection exceeds JESD 22
Green product and no Sb/Br
This device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
