PC457L0NIP0F Купить - Sharp Оптопара/ оптоизолятор

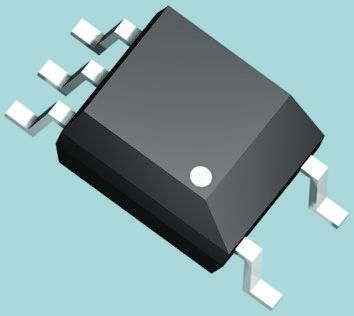

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

PC457L0NIP0F

Sharp

Optocoupler, Transistor Output, 1Channel, SOP, 5Pins, 25mA, 3.75kV, 19%

Наличие: 62 шт.

Адрес доставки: Москва

Цена: ₽ 30.53

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Sharp

ЧипСити Номер продукта:

CC1382534

Категория продукта:

Оптопара/ оптоизолятор

3D модель

Оплата:

Обновлено 23.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

PC457L0NIP0F характеристики

Атрибут	Значение атрибута
Номенклатура	PC457L0NIP0F
Производитель	Sharp
ЧипСити Номер продукта	CC1382534
Категория продукта	Оптопара/ оптоизолятор
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	5 Pin
Корпус/Пакет	MFP-5
Входное Напряжение (DC)	1.70 V
Выходное Напряжение	20.0 V
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	5 Position
Напряжение в Прямом Направлении	1.7 V
Входной Ток	25 mA
Рассеяние Мощности	0.1 W
Скорость Передачи Данных	1.00 Mbps
Напряжение Изоляции	3750 Vrms
Прямой ток	25 mA
Выходное напряжение (Макс)	20 V
Входной ток (мин)	25 mA
Обратное напряжение пробоя	5 V
Максимальное прямое напряжение (Макс)	1.95 V
Прямой ток (макс)	25 mA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	100 mW
Высота	2.6 mm
Рабочая Температура	-55℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
	Показывать Просмотр аналоги замена

PC457L0NIP0F описание продукта

The PC457L0NIP0F is a 1-channel PC457L0NIP0F series High Speed High CMR OPIC Photocoupler contains a LED optically coupled to an OPIC chip. High speed response (typical 1Mbps) and CMR is minimum 15kV/µs. Transistor of detector side in bipolar configuration may be damaged by static electricity due to its minute design. When handling these devices, general countermeasure against static electricity should be taken to avoid breakdown of devices or degradation of characteristics. In order to stabilize power supply line, we should certainly recommend to connect a by-pass capacitor of 0.01µF or more between VCC and GND near the device. In case that some sudden big noise caused by voltage variation is provided between primary and secondary terminals of photocoupler some current caused by it is floating capacitance may be generated and result in false operation since current may go through LED or current may change.
50% LED Degradation over 5 years, in the case of long term operation
Reflow, flow and hand soldering method
Solvent cleaning
Ultrasonic cleaning
Hand soldering should be completed within 3s when the point of solder iron is below 400°C
