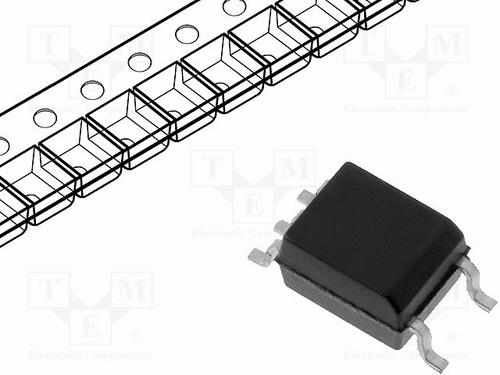

PC410L0NIP0F

Sharp

Logic IC Output Optocoupler, 1Element, 3750V Isolation, 10Mbps, ROHS COMPLIANT, PLASTIC, MINI-FLAT, 5Pin

Наличие: 1,178 шт.

Адрес доставки: Москва

Цена: ₽ 108.27

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Sharp

ЧипСити Номер продукта:

CC3930540

Категория продукта:

Оптопара/ оптоизолятор

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

PC410L0NIP0F характеристики

Атрибут	Значение атрибута
Номенклатура	PC410L0NIP0F
Производитель	Sharp
ЧипСити Номер продукта	CC3930540
Категория продукта	Оптопара/ оптоизолятор
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	5 Pin
Корпус/Пакет	SOP-5
Время Нарастания/Спада	20ns, 10ns
Входное Напряжение (DC)	1.60 V
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Напряжение в Прямом Направлении	1.6 V
Рассеяние Мощности	0.085 W
Скорость Передачи Данных	10.0 Mbps
Время Нарастания	0.02 µs
Напряжение Изоляции	3750 Vrms
Прямой ток	20 mA
Обратное напряжение пробоя	5 V
Максимальное прямое напряжение (Макс)	1.9 V
Прямой ток (макс)	20 mA
Время падения	0.01 µs
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	85 mW
Напряжение питания	4.5V ~ 5.5V
Ширина	4.4 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

PC410L0NIP0F описание продукта

■ Description
PC410L0NIP0F Series contains a LED optically coupled to an OPIC chip.
It is packaged in a 5 pin mini-flat.
Input-output isolation voltage(rms) is 3.75 kV.
High speed response(TYP. 10 Mb/s) and CMR is MIN. 10 kV/µs.
■ Features
1\. 5 pin Mini-flat package
2\. Double transfer mold package (Ideal for Flow Soldering)
3\. High noise immunity due to high instantaneous common mode rejection voltage (CMH : MIN.10 kV/µs, CML : MIN. −10 kV/µs)
4\. High speed response (tPHL : TYP. 48 ns, tPLH : TYP. 50 ns)
5\. High isolation voltage between input and output (Viso(rms) : 3.75 kV)
6\. RoHS directive compliant
■ Applications
1\. Programmable controllers
2\. Inverter
