OPT301M Купить - TI Оптические Датчики

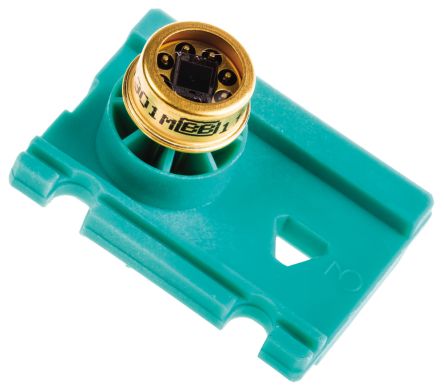

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

OPT301M

Photodiode, Amplified, 4kHz, 650nm, TO-99-8

Наличие: 74 шт.

Адрес доставки: Москва

Цена: ₽ 7,900.93

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC2013823

Категория продукта:

Оптические Датчики

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

OPT301M характеристики

Атрибут	Значение атрибута
Номенклатура	OPT301M
Производитель	TI
ЧипСити Номер продукта	CC2013823
Категория продукта	Оптические Датчики
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	TO-99-8
Напряжение Питания (DC)	12.0 V
Количество Стежков	8 Position
Длина Волны	650 nm
Пиковая Длина Волны	650 nm
Время Нарастания	90000 ns
Ширина Ленты	4.00 kHz
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (Макс)	36 VDC
Напряжение питания (мин)	3 VDC
Длина	9.08 mm
Ширина	9.4 mm
Высота	4.4 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

OPT301M описание продукта

The OPT301M is an Opto-electronic Integrated Circuit, containing a photodiode and trans-impedance amplifier on a single dielectrically isolated chip. The trans-impedance amplifier consists of a precision FET input op amp and an on-chip metal film resistor. The 0.09 x 0.09" photodiode is operated at zero bias for excellent linearity and low dark current. The integrated combination of photodiode and trans-impedance amplifier on a single chip eliminates the problems commonly encountered in discrete designs such as leakage current errors, noise pick-up and gain peaking due to stray capacitance. The OPT301M operates over a wide supply range (±2.25 to ±18V) and supply current is only 400µA.
±2.25 to ±18V Single Supply
0.090 x 0.090" Photodiode Size
1MR Internal Feedback Resistor
0.45A/W (650nm) High Responsivity
4kHz Bandwidth
400µA Low Quiescent Current
Improved UV Response
2mV Low Dark Errors
ESD sensitive device, take proper precaution while handling the device, ESD damage can range from subtle performance degradation to complete device failure.
