OP37EZ Купить - ADI Операционный усилитель

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

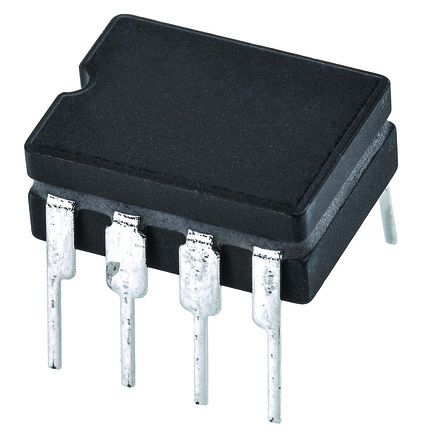

OP37EZ

ADI

ANALOG DEVICES OP37EZ Operational Amplifier, Single, 1 Amplifier, 63MHz, 17V/µs, ± 4V to ± 18V, DIP, 8Pins

Наличие: 1,102 шт.

Адрес доставки: Москва

Цена: ₽ 3,337.06

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC13010127

Категория продукта:

Операционный усилитель

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

OP37EZ характеристики

Атрибут	Значение атрибута
Номенклатура	OP37EZ
Производитель	ADI
ЧипСити Номер продукта	CC13010127
Категория продукта	Операционный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	DIP-8
Ток Питания	5.67 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	8 Position
Коэффициент Ослабления Синфазного Сигнала	114 dB
Ширина Ленты	63 MHz
Скорость Нарастания	17.0 V/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	63 MHz
Входной Импеданс	2.00 GΩ
Входное Напряжение Смещения	10 µV
Входной Ток Смещения	10 nA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-25 ℃
Gain Bandwidth	63 MHz
Минимальный диапазон CMRR	114 dB
Длина	10.29 mm
Ширина	7.87 mm
Высота	3.56 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
Военный Класс	No
REACH SVHC Compliance Edition	2015/12/17
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

OP37EZ описание продукта

Product Details
The OP37 provides the same high performance as the OP27, but the design is optimized for circuits with gains greater than five. This design change increases slew rate to 17V/µsec and gain-bandwidth product to 63MHz.
The OP37 provides the low offset and drift of the OP07 plus higher speed and lower noise. Offsets down to 25µV and drift of 0.6µV/°C maximum make the OP-37 ideal for precision instrumentation applications. Exceptionally low noise (en=3.5nV/Hz at 10Hz), a low 1/f noise corner frequency of 2.7Hz, and the high gain of 1.8 million, allow accurate high-gain amplification of low-level signals.
The low input bias current of ±10nA and offset current of 7nA are achieved by using a bias-current-cancellation circuit. Over the military temperature range this typically holds IB and IOS to ±20nA and 15nA respectively.
The output stage has good load driving capability. A guaranteed swing of ±10V into 600 Ohm and low output distortion make the OP37 an excellent choice for professional audio applications.
### Features and Benefits
Low Noise, 80 nV p-p (0.1 Hz to 10 Hz)
3 nV/vHz @ 1 kHz
Low Drift, 0.2 µV/°C
High Speed, 17 V/µs Slew Rate
63 MHz Gain Bandwidth
Low Input Offset Voltage, 10 µV
Excellent CMRR, 126 dB
(Common-Voltage @ 11 V)
High Open-Loop Gain, 1.8 Million
Replaces 725, OP-07,
SE5534 In Gains > 5
Available in Die Form
