OP27EPZ Купить - ADI Операционный усилитель

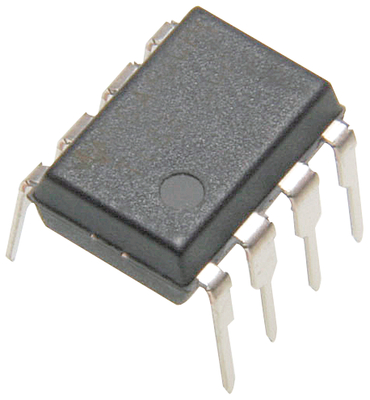

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

OP27EPZ

ADI

ANALOG DEVICES OP27EPZ Operational Amplifier, Single, 8MHz, 1 Amplifier, 2.8V/s, 4V to 18V, DIP, 8Pins

Наличие: 396 шт.

Адрес доставки: Москва

Цена: ₽ 1,013.18

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC134664

Категория продукта:

Операционный усилитель

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

OP27EPZ характеристики

Атрибут	Значение атрибута
Номенклатура	OP27EPZ
Производитель	ADI
ЧипСити Номер продукта	CC134664
Категория продукта	Операционный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	DIP-8
Напряжение Питания (DC)	15.0 V
Ток Питания	5.70 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	8 Position
Рассеяние Мощности	100 mW
Коэффициент Ослабления Синфазного Сигнала	124 dB
Ширина Ленты	8 MHz
Скорость Нарастания	2.80 V/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	8 MHz
Входной Импеданс	2.00 GΩ
Входное Напряжение Смещения	10 µV
Входной Ток Смещения	10 nA
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Gain Bandwidth	8 MHz
Минимальный диапазон CMRR	114 dB
Напряжение питания (Макс)	22 V
Напряжение питания (мин)	4 V
Длина	9.27 mm
Ширина	7.24 mm
Высота	3.43 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

OP27EPZ описание продукта

The OP27EPZ is a Low Noise Operational Amplifier ideal for precision instrumentation applications. It combines the low offset and drift of the OP07 with both high speed and low noise. A gain bandwidth product of 8MHz and a 2.8V/µs slew rate provide excellent dynamic accuracy in high speed, data-acquisition systems. A low input bias current of ±10nA is achieved by use of a bias current cancellation circuit. Over the military temperature range, this circuit typically holds IB and IOS to ±20nA and 15nA, respectively. The output stage has good load driving capability. A guaranteed swing of ±10V into 600R and low output distortion make it an excellent choice for professional audio applications. These characteristics, coupled with long-term drift of 0.2µV/month, allow the circuit designer to achieve performance levels previously attained only by discrete designs. High volume production of OP27 is achieved by using an on-chip Zener zap-trimming network.
Low noise (80nVp-p (0.1 to 10Hz), 3nV/√Hz)
Low drift (0.2µV/°C)
High speed
Low VOS (10µV)
126dB CMRR at VCM of ±11V
High open-loop gain (1.8 million)
Available in die form
ESD sensitive device, take proper precaution while handling the device.

Показывать

OP27EPZ Даташит PDF

21 страницы, 347 КБ

10/15/2015
