NSIC2050JBT3G Купить - ON Semiconductor Драйвер LED

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

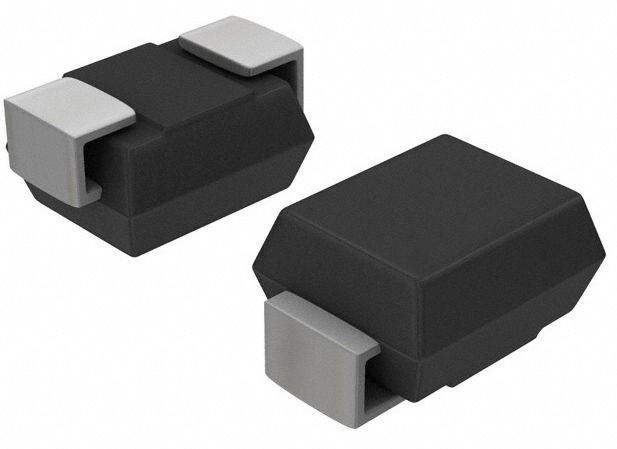

NSIC2050JBT3G

ON Semiconductor

IC LED DRIVER 50mA 120V 15% SMB2

Наличие: 99,259 шт.

Адрес доставки: Москва

Цена: ₽ 21.17

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC2654000

Категория продукта:

Драйвер LED

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

NSIC2050JBT3G характеристики

Атрибут	Значение атрибута
Номенклатура	NSIC2050JBT3G
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC2654000
Категория продукта	Драйвер LED
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	2 Pin
Корпус/Пакет	DO-214AA
Количество Выходных Интерфейсов	1 Output
Выходной Ток	50 mA
Количество Каналов	1 Channel
Количество Стежков	2 Position
Рассеяние Мощности	3 W
Максимальное входное напряжение	120 V
Входное напряжение (макс. Переменный ток)	120 v
Рабочая температура (Макс)	175 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	3000 mW
точность	±15 %
Входное напряжение	120 V
Рабочая Температура	-55℃ ~ 175℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

NSIC2050JBT3G описание продукта

The linear constant current regulator (CCR) is a simple, economical and robust device designed to provide a cost-effective solution for regulating current in LEDs (similar to Constant Current Diode, CCD). The CCR is based on Self-Biased Transistor (SBT) technology and regulates current over a wide voltage range. It is designed with a negative temperature coefficient to protect LEDs from thermal runaway at extreme voltages and currents. The CCR turns on immediately and is at 20% of regulation with only 0.5 V Vak. It requires no external components allowing it to be designed as a high or low-side regulator. The 120 V anode-cathode voltage rating is designed to withstand the high peak voltage incurred in A/C offline applications. The high anode-cathode voltage rating withstands surges common in Automotive, Industrial and Commercial Signage applications.
Features | | Benefits
---|---|---
| | | | |
Voltage Surge Suppressing
| |
Protecting LEDs
SBT (Self-Biased Transistor) Technology
| |
Simplfies design, minimizes required components
Robust Power Package: 3 W
| |
Wide Operating Voltage Range
| |
Immediate Turn-On
| |
Negative Temperature Coefficient
| |
Also available in 20 mA (NSIC2020JBT3G) and 30 mA (NSIC2030JBT3G)
| |
UL94−V0 Certified
| |
NSV Prefix for Automotive and Other Applications Requiring Unique Site and Control Change Requirements; AEC−Q101 Qualified and PPAP Capable
| |
